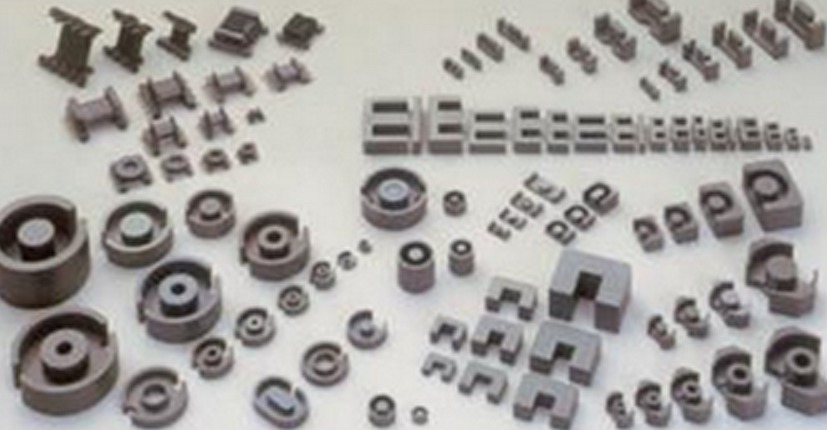

Сердечники магнитомягкие ферритовые

Мы предлагаем нашим заказчикам широкий выбор ферритовых сердечников, каркасов и скоб для разработки и изготовления трансформаторов и дросселей. Существуют две основные группы ферритовых материалов: с проницаемостью 20…800 - никель-цинковые и с проницаемостью более 1000- марганец-цинковые. Марганец-цинковые магнитомягкие ферриты обычно обладают высокой проницаемостью и малыми потерями на вихревые токи. Они обеспечивают высокую добротность на частотах 1…500 кГц. Сердечники из ферритов этой группы широко используют в импульсных трансформаторах преобразователей питающего напряжения, работающих в диапазоне частот 20…100 кГц и при подавлении нежелательных высокочастотных шумов. Никель-цинковые магнитомягкие ферриты обладают более низкой проницаемостью и еще меньшими потерями на вихревые токи. Никель-цинковые магнитомягкие ферриты обеспечивают высокое объёмное сопротивление, умеренную температурную стабильность и высокую добротность в диапазоне частот от 500 кГц до 10 МГц. Они хорошо подходят для слаботочных, с большой величиной индуктивности резонансных схем. Низкая проницаемость этой группы сердечников позволяет применять их также для изготовления широкополосных трансформаторов. Магнитомягкие ферриты имеют имеют индукцию насыщения в диапазоне от 2500 до 4000 Гаусс, но доступны в конфигурациях, которые могут быть легко снабжены зазором, чтобы, принеся в жертву проницаемость, выдерживать более высокие значения электрического тока. Из-за очень низких потерь в сердечнике на высоких частотах ферриты широко используются в переключаемых источниках питания в качестве силовых трансформаторов, дроссельных фильтров, трансформаторов тока и магнитных усилителях. Ферриты доступны в широком разнообразии форм и размеров с объемом примерно до 500 см3. Другими распространенными применениями ферритов являются стержневые антенны, фильтры синфазной помехи, RF трансформаторы и чистые индуктивности. Ферритовые сердечники доступны следующих видов: кольцевые, RM, PQ, EE, EI, ETD, ELP, ER, EFD, EC, DE, EP, PR, PM, POT, U. Материалы ферритовых сердечников можно условно разделить на следующие группы: материалы с минимальными потерями на частотах 100-300 кГц, материалы с минимальными потерями на частотах 500 кГц, материалы с высокой индукцией насыщения и материалы, сохраняющие работоспособность при повышенных температурах.
