Магистральные фильтры для сжатого воздуха

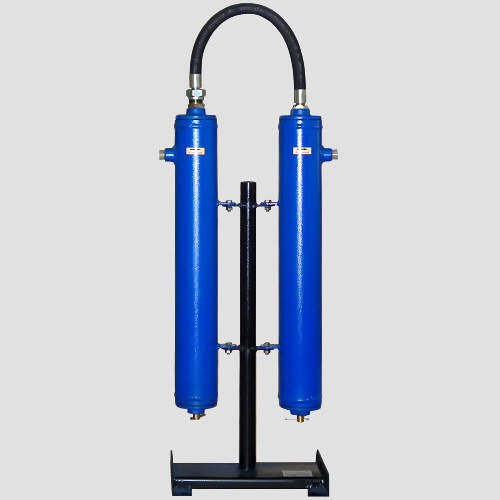

Фильтрационный модуль (ФМ) предназначен для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером менее 1 мкм. Обеспечиваемое остаточное содержание аэрозоля масла - менее 0,1 мг/м3. Используется в системах пневмоуправления и автоматики, пневмоприводе устройств и инструмента для окраски поверхностей распылением. ФМ состоит их двух последовательно установленных фильтров с фильтроэлементами на основе ультратонкого стекловолокна без связующего. Первый по ходу газа фильтр предназначен для отделения механических примесей и крупных капель масла и влаги, а также для укрупнения оставшегося в потоке тонкодисперсного аэрозоля. Второй по ходу газа фильтр служит для окончательной очистки газа от примесей. Сжатый воздух поступает в фильтр через боковой патрубок модуля грубой очистки, проходит фильтрующие стекловолокнистые слои фильтроэлементов грубой и тонкой очистки и выходит из фильтра через боковой патрубок модуля тонкой очистки. Оба фильтра работают в режиме самоочищения от жидких примесей. Отделившаяся жидкость собирается в нижней части корпуса и периодически выводится через сливные штуцера, при открытии установленных на них запорных вентилей. Технические характеристики Модель Характеристика Пропускная способность при макс.раб. давлении, м3/ч / м3/мин Макс. рабочее давление, атм. Габариты /Масса, см / кг ФМ 40 / 10 класс очистки воздуха по ГОСТ 17433-80: по твердым частицам - 1, по воде и маслу - 2 40 / 0,67 10 34 х 22 х 90 / 10 ФМ 60 / 16 72 / 1,2 16 34 х 22 х 99 / 21 ФМ 60 / 25 90 / 1,5 25 34 х 22 х 99 / 24 ФМ 180 / 10 180 / 3 10 79 х 35 х 145 / 49 ФМ 300 / 10 300 / 5 10 79 х 35 х 155 / 55 ФМ 480 / 10 480 / 8 10 16 х 16 х 32 / 30 ФМ 600 / 10 600 / 10 10 22 х 22 х 46 / 35 ФМ 720 / 10 720 / 12 10 38 х 22 х 115 / 50 ФМ 900 / 10 900 / 15 10 38 х 22 х 115 / 52
