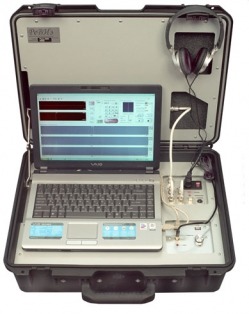

Регистратор модуляции вторичного излучения Ревиз-5000

"Регистратор модуляции вторичного излучения «Ревиз-5000» предназначен для проведения поисковых мероприятий по обеспечению радиотехнической безопасности помещений с целью: • дистанционного обнаружения узкополосных нелинейных отражателей с относительной полосой пропускания от 1 и более; • дистанционного исследования отражающих свойств технических средств и элементов помещений; • исследования высокочастотных кабелей методом «ВЧ — навязывания». Принцип работы основан на облучении обследуемых объектов (элементов строительных конструкций, предметов интерьера помещений и т. п. ) высокочастотным электромагнитным полем при одновременном акустическом воздействии с последующим приемом и анализом переизлученного (отраженного) высокочастотного сигнала на наличие модуляции, обусловленной этим акустическим воздействием. **Особенности: ** ? Обнаружение модулирующих параметрических отражателей на расстоянии до 4 метров; ? Уникальные возможности по ВЧ — навязыванию в проводных линиях; ? Возможность подключения внешнего анализатора спектра в диапазоне частот 0 … 1 ГГц; ? Возможность подключения внешних выносных направленных антенн; ? Управление аппаратурой и анализ результатов с помощью ПК. ? Простой и интуитивно понятный пользовательский интерфейс; ? Автоматический и ручной режимы работы; ? Автоматический расчет дальности возможного облучения; ? Мобильность. Технические характеристики: Диапазон излучаемых частот внутреннего генератора: 30 — 5000 МГц Полоса анализа принимаемого сигнала: — на выходе «Анализатор»: 0 — 1000 МГц; — на низкочастотном выходе: 180 Гц — 3400 кГц Выходная мощность внутреннего генератора в диапазоне частот — при питании от сети переменного тока: 500 Гц- 1000 мВт; — при питании от встроенных аккумуляторов: 350 Гц — 700 мВт Минимальный шаг перестройки частоты внутреннего генератора 100 кГц Параметры встроенной антенны — рабочий диапазон частот 30 — 5 000 МГц — ширина диаграммы направленности по уровню 0,5 мощности 40 — 120 — коэффициент усиления 0.4 — 6 — коэффициент эллиптичности (по напряжению) не менее 0.5 Чувствительность приемного устройства аппаратуры при отношении сигнал/шум 15дБ в полосе пропускания 15 кГц не хуже минус 100 дБВт Динамический диапазон анализируемого низкочастотного сигнала не менее 96 дБ Питание от сети ~ 200 В / 50 Гц Питание автономное от встроенных аккумуляторов не менее 2 часов Габариты основного блока 540 х 410 х 210 мм Габариты портативного компьютера в сумке: 320 х 420 х 100 мм Масса основного блока не более13 кг Масса портативного компьютера в сумке: не более 5 кг Условия эксплуатации диапазон рабочих температур +5 … +40 °С значение предельных пониженной и повышенной температур -10 … +50°С относительная влажность воздуха (при температуре +25 °С) не более 95%"
