Манжеты резиновые уплотнительные для пневматических устройств

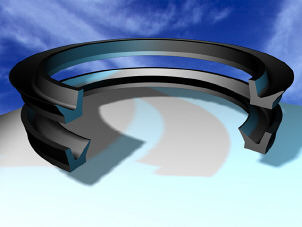

"Манжеты резиновые уплотнительные для пневматических устройств. Назначение: уплотнение цилиндров и штоков пневматических устройств. Рабочая среда: воздух, воздух с парами масел или топлив. Температура рабочей среды: от -55 до +150 °С в зависимости от группы резины. Рабочее давление: от 0,005 до 1 Мпа (от 0,05 до 10 кгс/см2). Скорость возвратно-поступательного движения: - при диаметре цилиндров (штоков) до 160 мм - до 1,0 м/с; - при диаметре цилиндров (штоков) свыше 160 мм - до 0,5 м/с. D - диаметр уплотняемого цилиндра, мм; d - диаметр уплотняемого штока, мм. Манжеты изготавливаются двух типов (первая цифра в обозначении): Тип 1 - для уплотнения цилиндра (верхняя на изображении). Вторая цифра в обозначении определяет: D для манжет Типа 1 - диаметр уплотняемого цилиндра, мм; d для манжет Типа 2 - диаметр уплотняемого штока, мм. Манжеты изготавливаются из резин трех групп (третья цифра в обозначении): Группа 1 - маслобензостойких (Т = от -55 до +55 °С); Группа 2 - маслобензостойких термостойких и стойких к агрессивным средам (Т = от -20 до +150 °С) - по инд. заказам; Группа 3 - маслобензостойких (Т = от -30 до +100 °С). Тип D ( d ), мм Гр.рез. Тип D ( d ), мм Гр.рез. Тип D ( d ), мм Гр.рез. 1 11 3 1 50 3 1 160 2 1 12 1 1 56 1 1 160 3 1 12 3 1 56 3 1 160 4 1 14 3 1 60 1 1 180 1 1 16 1 1 60 2 1 180 3 1 16 3 1 60 3 1 180 4 1 18 3 1 63 1 1 190 1 1 20 1 1 63 3 1 190 3 1 20 3 1 70 2 1 200 1 1 20 4 1 70 3 1 200 3 1 22 1 1 70 4 1 200 4 1 22 3 1 75 3 1 220 1 1 25 1 1 80 2 1 220 3 1 25 3 1 80 3 1 220 4 1 28 1 1 80 4 1 250 3 1 28 3 1 90 1 1 250 4 1 30 1 1 90 3 1 280 2 1 30 3 1 95 1 1 280 3 1 32 1 1 95 3 1 280 4 1 32 4 1 100 1 1 300 1 1 36 1 1 100 2 1 320 1 1 36 2 1 100 3 1 320 3 1 36 3 1 110 1 1 320 4 1 40 1 1 110 3 1 360 1 1 40 2 1 120 3 1 360 3 1 40 3 1 125 1 1 360 4 1 45 1 1 125 3 1 400 1 1 45 3 1 140 1 1 400 3 1 50 1 1 140 3 1 50 2 1 150 3 Возможно изготовление изделий данной группы на заказ по техническому заданию заказчика."
