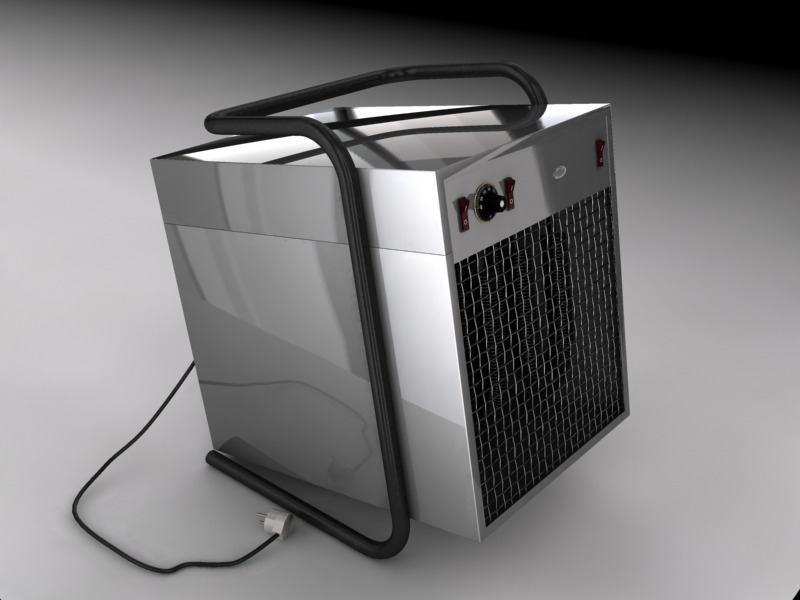

Калориферы типа ЭК (электрокалориферы) предназначены для обогрева и вентилирования потоком воздуха служебных, производственных, складских помещений и просушки помещений при проведении отделочных работ в строительстве в условиях умеренно-холодного климата категории размещения 3.1 (УХЛ 3.1) по ГОСТ 15150-69. Калорифер снабжён аппаратурой управления, которая позволяет включать отдельно вентилятор и нагревательные элементы, а в калориферах ЭК-42, ЭК-52 применено 2-х ступенчатое разделение мощности электронагревателей. Характеристики ЭК-42 ЭК-52 Напряжение питающей сети, В 380 380 Частота, Гц 50 50 Количество фаз 3 3 Номинальная мощность, кВт 18/24/42 22,5/30/52,5 Регулирование мощности ступенчатое ступенчатое Количество ТЭН 21 21 Схема соединения ТЭН звезда звезда Производительность осевого вентилятора, куб.м/час 2600 2600 Разность температур на входе и выходе, С 60 70 Габаритные размеры, (ширина, высота, длина) мм, не более 580x830x540 580x840x570 Масса, кг, не более 40 40 Калорифер электрический или тепловентилятор КЭВ состоит из корпуса, внутри которого находятся оребрённые трубчатые электронагреватели - ТЭНи электродвигатель обдува с осевым вентилятором. Выводы ТЭНов размещены в отсеках, которые у калорифер КЭВ закрыты крышками. Выводы ТЭНов у тепловентилятора КЭВ соединены в группы и выведены на клеммную колодку. Во время работы воздушный поток от вентилятора, проходя через калорифер электрический, огибает оребрённые ТЭНы и нагревается до определённой температуры. Технические характеристики тепловентилятора КЭВ Калорифер КЭВ КЭВ-12 КЭВ-16 КЭВ-20 Напряжение питающей сети,В 380±10% Частота, Гц 50 Количество фаз 3 Номинальная потребляемая от сети мощность, кВт 12,125 16,125 20,125 Номинальная мощность нагревательных элементов, кВт 8,0+4,0 10,6+5,4 13,3+6,7 Класс защиты от поражения электрическим током. 1 Регулирование мощности ступенчатое Количество ТЭН у тепловентилятора КЭВ 9 Схема соединения ТЭН звезда Производительность осевого вентилятора, м2/час 1300 Разность температур на входе и выходе, 0С 45 60 80 Габаритные размеры, мм, не более (Д x Вx Ш) 400 x 530 x 510 Масса, кг, не более 23
