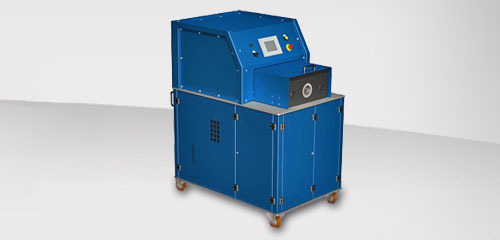

Станок радиального обжима Tubimatic-IO

"Tubimatic-IO выполняет деформирование концов труб с помощью внутреннего и внешнего инструмента. Станок обладает высокой скоростью переоснащения, понятным управлением, высокой производительностью и точностью наладки. Совместим со стандартными инструментами для cтанков с ЧПУ. Технические характеристики Модуль деформирования Диаметр трубы для развальцовки, мм 20...70* Длина деформирования (макс), мм 80* Толщина стенки трубы (макс), мм 4* Осевой шаг внутреннего инструмента ?100 x 110 мм - 24 т Внешний осевой шаг ?100 x 110 мм - 24 т Шаг развальцовки/обжатия при ?7мм* Среднее время цикла, с ~3 * в зависимости от инструмента Гидравлическое оборудование Емкость бака, л 100 Объемная подача, л/мин 25 Давление, бар 300 Двигатель 11кВт - Питание 400В / 16A Электромагнитные клапаны 24В Bosch Rexroth Электрическое оборудование ПЛК M?ller XC100 24 В Сенсорный экран 3,5" Импульсное управление (минимизация отпечатков сегментов) Выключатель питания Выключатель системы управления Предохранительное реле защиты инструмента Аварийный выключатель Кнопка с подсветкой „Квитировать аварийное выключение" Сигнальная лампочка „Процесс завершён" Ножная педаль Конструкция станка Универсальный корпус HW-Flex Электрошкаф с достаточным резервом Гидравлический агрегат крепится к корпусу винтами Приспособление для крепления стандартных внутренних/внешних инструментов Модуль внешнего и внутреннего деформирования Настройка подачи и отвода через сенсорный экран Сенсорный экран встроен в корпус станка Предохранительные раздвижные дверцы Размеры: Д = 1200; Ш = 800; В = 1500мм Цвет корпуса - Ral 5010 ярко-голубой Цвет электрошкафа - Ral 7035 лекгий серый Цвет устройства ввода-вывода - смолисто-черный Вес ок. 400 кг Дополнительное оборудование Цвет - по желанию Электрическое оборудование Siemens Аварийное отключение через реле защиты Подключение без нейтрального провода Другие параметры сети Подключение к управлению роботом RS232 Разъем Profibus Маслоохладитель Масляная ванна Централизованная смазка поверхностей скольжения (Pico) Централизованная смазка поверхностей скольжения (Vogel) Контроль уровня смазки/li> Контроль уровня и температуры масла Контроль загрязнения фильтра Внутренний и внешний осевой шаг 11 т (до -50% времени цикла) Внутренний и внешний осевой шаг 34 т (до +100% времени цикла) Увеличенная мощность 7,5 кВт - 20 л/мин Увеличенная мощность 11 кВт - 25 л/мин"
