Агрегат конвейерный закалочно-отпускной СКЗА - 8.40.1/7,5

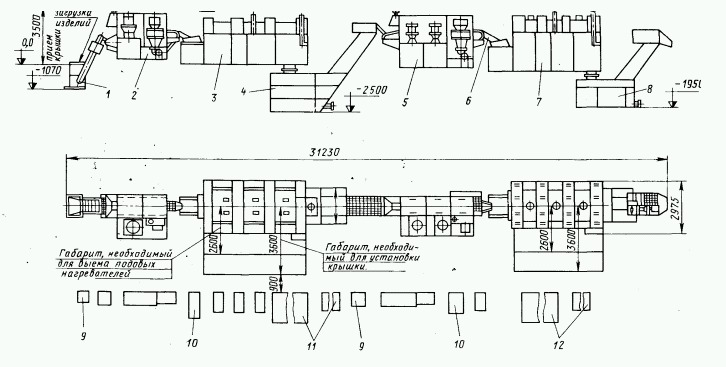

Агрегат конвейерный закалочно-отпускной типа СКЗА-8.40.1/7,5 предназначен для закалки мелких и средних стальных деталей с последующим высокотемпературным или низкотемпературным отпуском в защитной атмосфере. Агрегат выполняет следующие технологические операции: предварительную промывку деталей, нагрев в защитной атмосфере с последующей закалкой в масле, промывку от масла с последующей подсушкой и высокий отпуск в защитной атмосфере. Возможна комплектация агрегата электропечью низкого отпуска. Механизм загрузки элеваторного типа, с цепным вертикально расположенным, ковшевым конвейером, по которому детали из бункера подаются на горизонтальный конвейер моечной машины. Моечная машина имеет две зоны: моечную и сушильную. Промывка деталей производится специальными моющими растворами, которые подогреваются трубчатыми электронагревателями, погруженными в раствор, сушка—подогретым воздухом. Промытые и высушенные детали с конвейера моечной машины вручную передаются на приемный рольганговый. стол механизма загрузки закалочной электропечи, представляющей собой футерованную камеру, внутри которой смонтирован горизонтальный конвейер. На внутренней поверхности футеровки свода, пода и боковых стен камеры нагрева установлены нагревательные элементы, которые питаются от понижающих трансформаторов. Загрузка деталей на конвейер электропечи производится в 2—3 слоя специальным механизмом загрузки толкательного типа. Нагретые в закалочной электропечи детали через вертикальный загрузочный лоток попадают в закалочный бак с горячим маслом, конструкция которого представляет собой бак, заполненный маслом. Внутри бака на специальном остове смонтирован сетчатый конвейер для транспортировки внутри бака деталей и выгрузки. Для нагрева масла в закалочном баке служат электронагреватели. Закалочный бак оснащен специальным механизмом перемешивания масла внутри бака. С конвейера закалочного бака через перегрузочный лоток детали передаются в конвейерный бак с холодным маслом, где охлаждаются и передаются далее в двухзонную моечную машину, конструкция которой в отличие от моечной машины выполнена без сушильной зоны. Из моечной машины промытые детали через перегрузочный лоток передаются в отпускную электропечь. Отпускная электропечь состоит из камеры нагрева и камеры охлаждения. В камере нагрева используется принцип продольно-поперечной циркуляции воздуха, улучшающий теплотехнические показатели электропечи. Камера нагрева выполнена из трех унифицированных секций, каждая из которых является тепловой зоной и состоит из футерованного кожуха, выемных блоков нагревателей и вентилятора. Детали транспортируются через камеру нагрева и камеру охлаждения конвейером, транспортерная лента которого выполнена из проволочной сетки.
