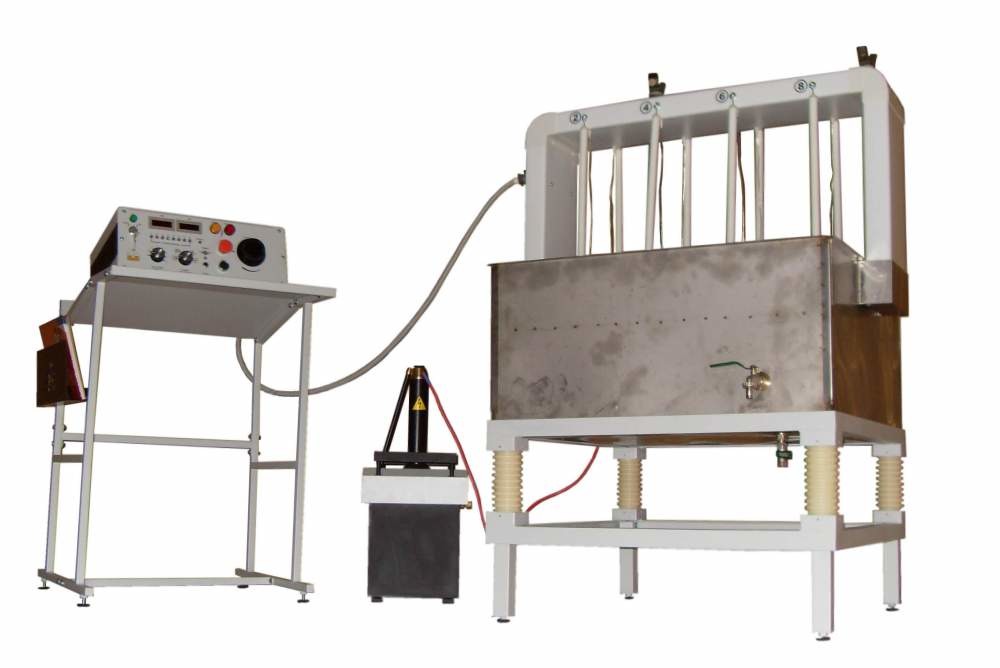

Установка испытательная СВИ-53В
|
Поделитесь страницей в Социальных сетях
|
|
"Испытательная установка СВИ-53В Стенд предназначен для испытания изоляции защитных средств, используемых в электроустановках, переменным высоким напряжением промышленной частоты, регулируемым в пределах 0?53кВ. Стенд позволяет испытывать: - штанги изолирующие; - штанги переносных заземлений с металлическими звеньями; - изолирующие гибкие элементы заземлений бесштанговой конструкции; - измерительные штанги; - головки измерительных штанг; - изолирующие клещи; - указатели напряжения; - электроизмерительные клещи; - изолирующие части устройств для прокола кабелей; - перчатки диэлектрические; - боты диэлектрические; - галоши диэлектрические; - изолирующие накладки; - изолирующие колпаки на жилы отключенных кабелей; - изолирующие инструменты с однослойной изоляцией; - гибкие изолирующие покрытия для работ под напряжением в электроустановках до 1000В; - гибкие изолирующие накладки для работ под напряжением в электроустановках до 1000В; - приставные изолирующие лестницы и стремянки. В комплект поставки стенда входят принадлежности для испытания: • перчаток; • бот; • галош; • указателей напряжения; • штанг изолирующих. ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ. 1. Стенд обеспечивает на выходе регулировку переменного напряжения (действующее значение) в диапазонах 0-3,5кВ, 0-6кВ, 0-15кВ, 0-53кВ. 2. Стенд обеспечивает наибольший рабочий ток 10мА (действующее значение) в любом диапазоне напряжений при работе без ванны. 3. Стенд обеспечивает наибольший рабочий ток 45 мА (действующее значение) в диапазонах напряжений 0-3,5 кВ, 0-6 кВ, 0-15 кВ при работе с ванной. 4. Мощность, потребляемая стендом от сети переменного тока, составляет не более 2000 ВА. 5. Стенд имеет защиту по току (действующее значение): - при работе без ванны 12±1 мА - при работе с ванной 48±2 мА 6. Источник высоковольтный ИВ-53В обеспечивает в повторно-кратковременном режиме с продолжительностью включения 1 мин. и длительностью паузы 5 мин: - наибольшее выходное напряжение (действующее значение) 53кВ; - наибольший выходной ток (действующее значение) 50мА. 7. Блок управления стенда обеспечивает: - измерение высокого напряжения во всех диапазонах с относительной погрешностью, приведенной к пределу измерения 50кВ, не более 3%; - измерение переменного тока в диапазоне 0-20 мА с приведенной относительной погрешностью, не более 3%. 8. Испытательная ванна стенда имеет 8 электродов и позволяет одновременно испытывать образцы в количестве 8 шт. 9. Габаритные размеры составных частей стенда, мм: - блок управления 475х180х330; - источник высоковольтный 645х340х275; - ванна испытательная в сборе 1700х980х945; - стол блока управления 825х605х650. 10. Масса составных частей стенда, кг: - блок управления 20; - источник высоковольтный 35; - ванна испытательная 35; - стол блока управления 10."
