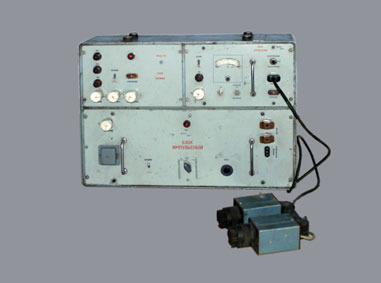

Магнитный дефектоскоп ПМД - 70

Дефектоскоп предназначен для выявления поверхностных и подповерхностных дефектов в изделиях из ферромагнитных материалов (не менее 40 единиц магнитной проницаемости) магнитопорошковым или магнитолюминесцентным методами. Применяется два способа контроля: на остаточной намагниченности и в приложенном магнитном поле. Дефектоскоп позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий, путем намагничивания изделия в целом или его участков. На поверхность контролируемых участков наносится индикаторный состав (суспезия, порошок). Документирование результатов контроля обеспечивается изготовлением магнитограммы рисунка дефектов посредством снятия отпечатка рисунка липкой лентой или фотографированием. Дефектоскоп периодически подвергается контрольной проверке способом сравнения получаемой магнитограммы на контрольном образце с магнитограммой, входящей в контрольный пакет прибора. Порог чувствительности прибора по выявлению дефектов размерами шириной более 2,0 мкм при их протяженности более 0,5 мм. Разрешающая способность не более 10мм (выявление рядом расположенных дефектов отдельно каждого). Глубина выявления дефектов — до 2-х мм от поверхности. Питание — от сети переменного тока 220В или постоянного тока 24В Прибор работает при температуре окружающего воздуха от -30°С до +50°С при относительной влажности 95 (при 35°С). Габариты: блок импульсный — 580х235х230 мм блок управления — 305х215х190 мм Масса: блок импульсный — 25 кг блок управления — 5 кг Прибор относится к категории переносных. УСЛОВИЯ: 1.Контролируемые участки поверхности изделий дожны быть подготовлены с шероховатостью Rа<2,5 мкм. 2.К объекту контроля должно быть подведено электропитание переносным кабелем 220В с двумя розетками. 3.Не допускается работа с дефектоскопом в особо опасных помещениях.
