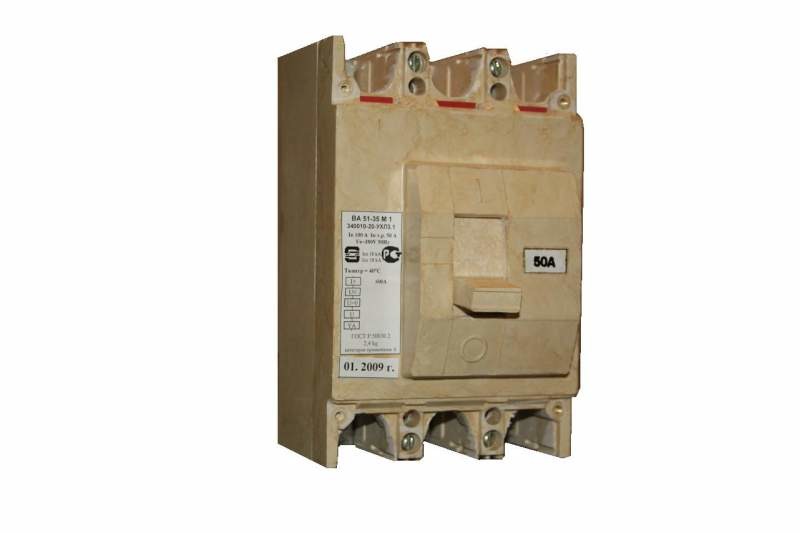

Автоматические выключатели ВА 51-35 (16-400А)

"Номинальный ток, А 400 Число полюсов и количество максимальных расцепителей тока 3 полюса с расцепителями в зоне токов перезагрузки и кототкого замыкания Дополнительные сборочные единицы отсутствуют Вид привода и дополнительные механизмы стационарный с ручным приводом Дополнительные механизмы отсутствуют Степень защиты IP20 Температура окружающего воздуха, С от —40 до +50 Габаритные размеры, мм 175 х 112,5 х 94,5 (до 250А) 325 х 112,5 х 94,5 (400А) Выключатели серии ВА5135 на номинальные токи от 16 до 400А преднозначены для проведения тока в нормальном режиме и отключения при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а так же для не частых (до 6 в сутки) оперативных включений и отключений электрических цепей. Выключатели расчитаны для эксплуатации в электроустановках с номинальным напряжением до 660В переменнгого тока частоты 50 и 60 Гц и до 400В постоянного тока. Допускается использовать выключатели для нечастых прямых пусков и защиты асинхронных электродвигателей в режиме АС-3 Структура условного обозначения ВА [1]-[2]M[3]-[4][5][6][7][8][9]-[10][11]: ВА — выключатель автоматический [1] — 51-серия выключателей; [2] — условное обозначение номинального тока выключателя: 35-400 А; М — модификация [3] — обозначение исполнения по номинальному току: 1-100А [4] — обозначение исполнения по числу полюсов и количеству максимальных расцепителей тока: 1-однополюсный с максимальным расцепителем тока; 3-трехполюсный с максимальным расцепителем тока в каждом полюсе; 8-двухполюсный с максимальным расцепителем тока в каждом из двух полюсов; [5] — исполнение максимальных расцепителей тока в зоне защиты: 3 — расцепительв зоне токов КЗ; 4 — расцепитель в зоне токов КЗ и перегрузки; [6][7] — обозначение исполнения по дополнительным сборочным единицам: 00 (45) —без дополнительных узлов; 11 (46) —свободные контакты (вк); 12 (62) —расцепитель независимый (РН); 13 (52) —рацепитель минимального напряжения (РМН); 15 (49) —расцепитель нулевого напряжения (РНН); 18 (47) —свободные контакты и расцепитель независимый (вк РН); 23 (56) —свободные контакты и расцепитель минимального напряжения (вк РМН); 25 (54) —свободные контакты и расцепитель нулевого напряжения (вк РНН). (цифры в скобках-обозначение соответствующего исполнения дополнительных сборочных единиц, имеющего дополнительновспомогательный контакт сигнализаии автоматического отключения (вкс) ). [8] — обозначение вида привода и установки выключателя: 1-ручной привод, стационарный; 3-электромагнитный привод, стационарный; 5-ручной дистанционный привод, выдвижное исполнение; 7-электромагнитный привод, выдвижное исполнение. [9] — обозначение по дополнительному механизму: 0-отсутствует; 5-ручной дистанционный привод; 6-устройство для блокировки «отключено». [10] — степень защиты по ГОСТ 14255-69: 20-IP20; 00-IP00."
