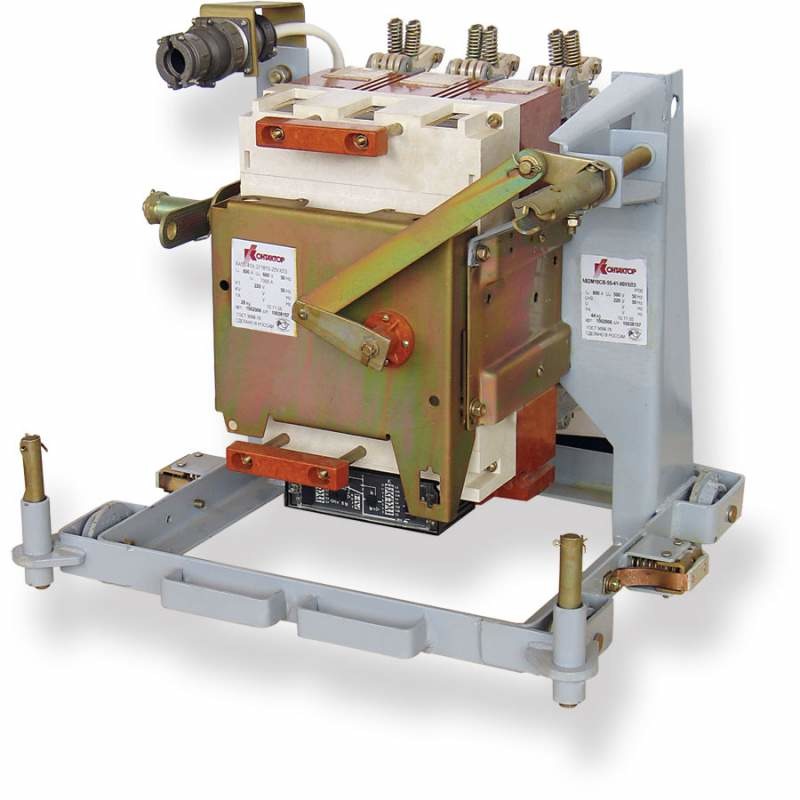

Выключатели автоматические АВ2М ДО 2000А, Выключатели автоматические АВ2М

"АВ2М ДО 2000А АВ2М до 2000А Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузках, а также для нечастых (до 10 раз в сутки) оперативных включений и отключений электрических цепей, причем выключатели на номинальный ток до 1000 А допускают включение асинхронных электродвигателей с короткозамкнутым ротором, если их пусковые характеристики соответствуют защитным характеристикам выключателя. АВ2М до 2000А Тип выключателя АВ2М4Н АВ2М4С АВ2М10Н АВ2М10С АВ2М15Н АВ2М15С АВ2М20Н АВ2М20С Номинальный ток, In, А1) 250; 400 800; 10002) 1200; 15002) 1500; 20002) Номинальное напряжение, В 500 В переменного тока (50, 60 Гц) Уставки по току электромагнитных расцепителей, А 4000; 6300 - 10000 - 12500 - 12500 - Предельная отключающая способность cos?=0,3 ~380 В 23 23 35 35 cos?=0,3 ~500 В 23 23 20 20 Наличие токоограничения + - + - + - + - Уставки полупроводникового расцепителя в зонах перегрузки по току х Ip, A 1,25 1,25 1,25 1,25 по времени, с 4, 8, 12, 16 4, 8, 12, 16 4, 8, 12, 16 4, 8, 12, 16 короткого замыкания по току х Ip, A 2, 3, 5, 6, 8, 9, 11, 12 2, 3, 5, 6, 8, 9, 11, 125) 2, 3, 5, 6, 8, 95) 2, 3, 5, 6, 8, 95) по времени, с 0,2; 0,25; 0,35; 0,4; 0,45; 0,55; 0,6; мгн 0,2; 0,25; 0,35; 0,4; 0,45; 0,55; 0,6; мгн 0,2; 0,25; 0,35; 0,4; 0,45; 0,55; 0,6; мгн 0,2; 0,25; 0,35; 0,4; 0,45; 0,55; 0,6; мгн Уставка срабатывания защиты мгновенного действия (отсечка) при коротком замыкании, кА 4,0; 6,3 20 10 20 12,5 30 12,5 30 Износостойкость, циклов ВО общее количество 10000 10000 6300 5000 под нагрузкой 4000 2000 500 500 Вид привода ручной + + + + электромагнитный + + + + Исполнение стационарное + + + + выдвижное + + + + Присоединение внешних проводников переднее только у стационарного исполнения заднее только у выдвижного исполнения Способ монтажа шины + + + + кабель + - - - Примечания: 1) номинальный тока выключателей без максимальных расцепителей тока равен максимальному значению тока для конкретного исполнения; 2) второе значение тока - только для стационарного исполнения; 5) ток уставки выключателей АВ2М10Н, АВ2М15Н, АВ2М20Н не должен превышать уставки тока электромагнитных расцепителей."
