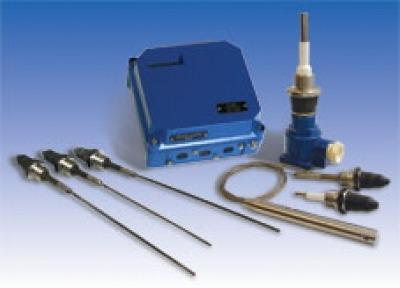

РОС 301 датчик – реле уровня

"Датчик - реле уровня таково вида, как РОС 301, специально разработан для того, чтобы контролировать заданный предел уровня электропроводных жидкостей в трех необходимых точках в одном или нескольких резервуарах. Данное оборудование полностью соответствует климатическому исполнению согласно ГОСТ 15150 - 69: УХЛ4 - передающий преобразователь, УХЛ2 - датчики. Технические характеристики Длина электрода при необходимости может быть увеличена или уменьшена до требуемых размеров согласно условиям работы, но она не должна превышать 5 метров. Кроме этого, площадь удлиняющего стержня может быть любого сечения, но не меньше площади сечения главного электрода. Удлиняющий стержень также должен быть изготовлен из материала, устойчивого к контролируемой среде. Параметры питания: Напряжение переменного тока составляет 220В, 380В; Частота 50 Гц Напряжение тока на электродах сигнализаторов составляет не более 6В; Мощность, потребляемая прибором - не более 7В·A. Нагрузка, передаваемая на контакты выходного реле: Ток 0,5 - 2,5 Ампер с частотой 50-60 Герц, при этом можно увеличить силу тока до 5 ампер на время, продолжительностью не более 0,1С; Сопротивление электропроводной жидкости между электродом и корпусом сигнализатора (датчика), при котором осуществляется срабатывание выходного реле, составляет 5000 Ом; Напряжение 12-250 В Температура окружающего воздуха: Для передающего преобразователя находится в пределах от +1 до +35 градусов; Для датчика (сигнализатора): от -50 до +70 градусов; Значение относительной влажности воздуха равно 80 % при 25 градусах (без образования конденсата) для передающего преобразователя, а для датчика параметры будут следующие: относительная влажность воздуха 100% при 25 градусах (с конденсацией влаги). Вес прибора: Датчик не более 0,65 кг; Передающий преобразователь не более 2 кг. Установочные и габаритные размеры передающего преобразователя и датчиков обозначены на рис. 2.3 Устройство РОС31 по степени защиты от воды и пыли соответствует IP 54 согласно ГОСТ 14254 - 80."
