Датчик воздушного зазора

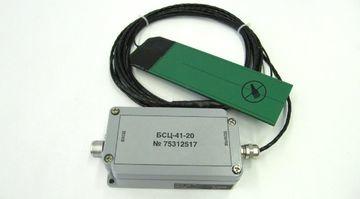

Датчик бесконтактный емкостного типа. Применяется для измерения воздушного зазора ротор-статор на генераторах, электромоторах. Принцип действия основан на генерации электрического поля для измерения расстояния между поверхностью, на которой он установлен, и объектом. Датчик имеет тонкий плоский корпус, высокую помехоустойчивость и точность измерений. Его показания не зависят от масляного загрязнения, угольной и земляной пыли, сильных магнитных полей и интенсивных вибраций. ДВЗ - пассивный датчик, с неперемещаемыми активными электронными элементами. Датчик совместим с большинством типов проводниковых и полупроводниковых материалов объекта. Используется с блоком согласования БСЦ-41 с выходным сигналом 4…20 мА. ДВЗ -20 ДВЗ -50 Контролируемый параметр Воздушный зазор Диапазон измерений воздушного зазора, мм 2…20 2..50 Предел допускаемой основной относительной погрешности, %, не более ±5 ±5 Рабочий температурный диапазон, оС - для датчика 0..125 0..125 - для блока согласования 0..85 0..85 Температурный режим хранения, оС 0..85 0..85 Магнитное поле, Тл до 2 (50 или 60 Гц) до 2 (50 или 60 Гц) Напряжение питания, В 24+2,4-3,6 24+2,4-3,6 Потребляемая мощность, В*А, не более 2 2 Габариты, мм - для датчика, мм 175х35х2,0 200х60х2,5 - для блока согласования, мм 115х64х35 115х64х35 Масса (без кабеля), г, не более 70 130
