Датчики схода ленты

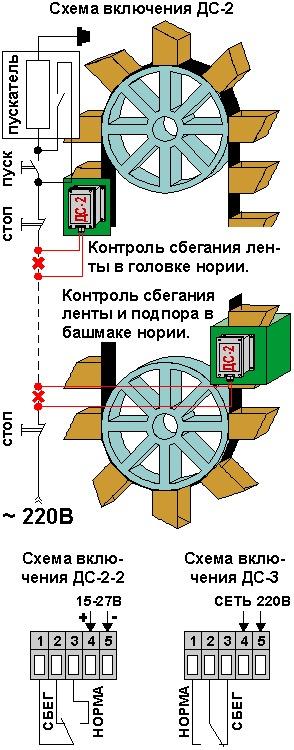

"Микроволновые датчики сбегания ленты и подпора нории ДС-2, ДС-2-2 и ДС-3. Датчики предназначены для контроля сбегания ленты с приводного или натяжного барабанов норий (в том числе сдвоенных) с металлическими или пластиковыми ковшами. На нориях с металлическими ковшами приборы также выполняют функциюдатчика подпора восходящей ветви. Могут использоваться для контроля расстояния до других движущихся механизмов. Представляют собой микроволновые радары, принцип действия которых основан на эффекте Допплера. Устанавливаются снаружи на короб нории в подготовленные отверстия, направляют на ковши радиолуч и анализируют амплитуду отражённого от них сигнала. При пороговом приближении ковшей или их удалении, а также при появлении перед прибором слоя продукта (то есть при подпоре) датчик переключается в противоположное состояние. ДС-2 [см.паспорт] - двухпроводный, работает как концевой выключатель в любых релейных и пусковых схемах напряжением от 20 до 250 В постоянного или переменного тока. Замыкает цепь пускателя, когда расстояние от прибора до ленты в норме и размыкает её при сбегании ленты и при подпоре. При необходимости с помощью встроенного переключателя логика работы прибора может быть изменена на противоположную. Монтаж ДС-2 производится без изменений в релейных схемах управления и не требует прокладки кабелей: датчики включаются последовательно с кнопками "СТОП", которые установлены в головках и башмаках действующих норий. На сдвоенных норияхдатчики устанавливаются на противоположные стороны короба и раздельно контролируют сбегание каждой ленты. ДС-2 остаются в "замкнутом" состоянии на время разгона механизма, поэтому их включение в цепь управления не влияет на процесс запуска. Датчик защищён от короткого замыкания в нагрузке."
