Аппараты воздушного охлаждения горизонтального типа

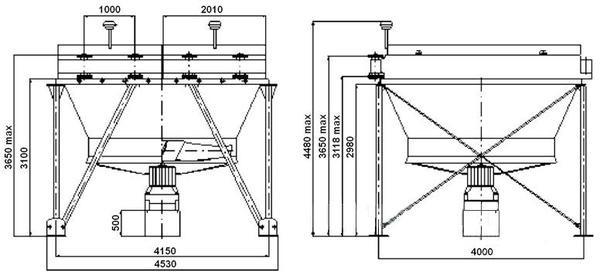

"Аппараты воздушного охлаждения горизонтального типа (АВГ) ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99 Аппараты предназначены для охлаждения и конденсации газообразных, парообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности. Аппарат состоит из трех горизонтально расположенных трубных секций, составленных из оребренных биметаллических труб. Секции монтируются на металлической конструкции. Привод колеса вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт. По требованию заказчика аппарат дополнительно может быть укомплектован увлажнителем, подогревателем, жалюзи. Жалюзи выпускаются с ручной регулировкой или пневмоприводом поворота заслонок. Возможно исполнение аппаратов с системой рециркуляции, состоящей из панелей, жалюзи верхних, переточных и боковых. Устройство рециркуляции обеспечивает рециркуляцию нагретого в трубных секциях воздуха для предотвращения переохлаждения продукта в зимнее время. Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов. Вид климатического исполнения аппаратов У1 и УХЛ1 по ГОСТ 15150-69. Аппараты предназначены для установки в районах с сейсмичностью 7 и 9 баллов (СНиП 11-7-81) и скоростным напором ветра по IV и V географическому району (СНиП 2.01.07-85). Присоединительные и габаритные размеры в соответствии с ТУ 26-21-2-89. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Площадь поверхности теплообмена: при длине теплообменных труб в секции 8 м м? 1770?5100 при длине теплообменных труб в секции 4 м м? 875?2560 Давление условное МПа 0,6; 1,6; 2,5; 4,0; 6,3 Количество секций в аппарате шт. 3 Диаметр колеса вентилятора м 2,8 Количество колес вентиляторов в аппарате: при длине теплообменных труб в секции8 м шт. 2 при длине теплообменных труб в секции 4 м шт. 1 Частота вращения колеса вентилятора об/мин 426 Мощность тихоходного двигателя кВт 22; 30; 37 Коэффициент оребрения труб (условный) 9; 14,6; 20 Число рядов труб в секции 4; 6; 8 Число ходов по трубам в секции: при числе рядов труб 4 1; 2; 4 при числе рядов труб 6 1; 2; 3; 6 при числе рядов труб 8 1; 2; 4; 8 Длина труб в секции м 4; 8 Материальное исполнение секции Б1; Б2; Б2.1; Б3; Б4; Б5 Тип трубных секций крышечный"
Вас также могут заинтересовать

Аппараты воздушного охлаждения горизонтального типа (1АВГ, 2АВГ)

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99 Аппараты предназначены для охлаждения жидких и парообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях пром

Аппараты воздушного охлаждения горизонтальные типа 2АВГ

Предназначены для охлаждения жидких и парообразных сред в производствах нефтеперерабатывающей, нефтехимической, газовой и смежных отраслей промышленности. Аппараты состоят из двух трубных секций, сост

Аппараты воздушного охлаждения зигзагообразные типа 2авзд

Предназначены для охлаждения и конденсации парообразных, газообразных и жидких сред в производствах нефтеперерабатывающей, нефтехимической, газовой и смежных отраслей промышленности. Аппараты состоят

Аппараты воздушного охлаждения зигзагообразные типа АВЗ

Предназначены для охлаждения и конденсации газообразных, парообразных и жидких продуктов нефтеперерабатывающей, нефтехимической, газовой и смежных отраслей промышленности. Аппараты состоят из шести тр

Аппараты воздушного охлаждения горизонтальные типа АВГ

Предназначены для охлаждения жидких и парообразных сред в производствах нефтеперерабатывающей, нефтехимической, газовой и смежных отраслей промышленности. Секции расположены горизонтально и монтируютс
Внимание!
Информация по Аппараты воздушного охлаждения горизонтального типа предоставлена компанией-поставщиком Бортепломаш, ООО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
