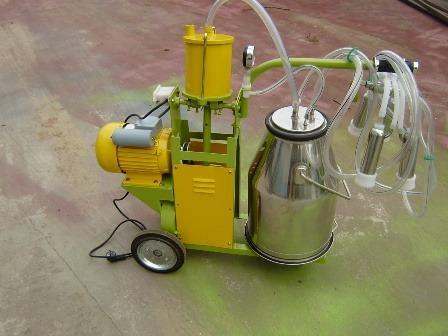

Аппарат индивидуального доения Буренка

Бидон для молока имеет съемную крышку. В центре крышки бидона расположен тройник с клапаном (внутри которого стальной шарик O 11 мм), верхняя трубка тройника закрыта уплотнительным кольцом и пластмассовым винтом-ограничителем. Боковая трубка тройника O 14 мм соединяется с патрубком на крышке вакуумного насоса. Боковая трубка тройника O 9 мм соединена с длинным воздуховодом создающим пульсацию в доильной аппаратуре. Кроме вентиля тройника на крышке бидона есть еще две трубки. Трубка O 14 это вход молокопровода, которая соединяется шлангом с выходом молокоприемника доильной аппаратуры. Трубка O 9 мм соединяется шлангом с вакуометром. Сама доильная аппаратура (доильного бытового аппарата) состоит из молокоприемника, регулятора вакуума и четырех стаканов. Во всех стаканах доильного аппарата стабильно одинаковое вакуумметрическое давление, что снижает риск перекрестного заражения. Прозрачная вставка доильных стаканов позволяет контролировать истечение молока из каждой доли вымени отдельно. Доильный аппарат и бидон установки выполнены из нержавеющей стали. Небольшой вес насадки бытового доильного аппарата облегчает условия работы оператора и обеспечивает более бережное отношение к вымени животного. Возникновение вакуума Поршень насоса совершает возвратно-поступательные движения в корпусе насоса, при движении корпуса вниз создается разряжение, при движении вверх открывается шариковый клапан в крышке насоса и воздух из системы выходит в атмосферу. Данные два движения формируют пульсацию в доильном аппарате. Пульсация составляет стабильную, естественную для коровы величину 64 пульса в минуту. Процесс работы. Доение: Когда поршень движется вниз, шариковый клапан на насосе закрыт, а шариковый клапан на крышке бидона открыт, в закрытом бидоне и доильном аппарате формируется вакуум. Одинаковое давление во внутреннем корпусе и в камере между внутренним и внешним корпусом стакана обеспечивает открытие внутреннего корпуса стакана и высасывание молока из соска. Молоко поступает в молокоприемник и всасывается в бидон. Отдых: Когда поршень движется вверх, шариковый клапан на крышке насоса открыт, а клапан на крышке бидона закрыт. В это время воздух входит в камеру между внешним корпусом стакана и вкладышем, а в замкнутом бидоне и внутреннем пространстве стакана формируется вакуум. Возникает разница давлений внутри стакана и в камере между внешним корпусам и вкладышем стакана. Разница давлений обеспечивает закрытие вкладыша и течение молока прекращается. В процессе доения величина разряжения на вакуометре должна быть 0,04 - 0,045 МПа. Характеристики: Объём бидона 22,6 л Номинальное напряжение 220 В. Рабочее давление 40-50 кПа Масса 45 кг. Производительность 8-10 коров/ч Габаритные размеры 1000х390х780 мм Потребляемая мощность 0,55 кВт
