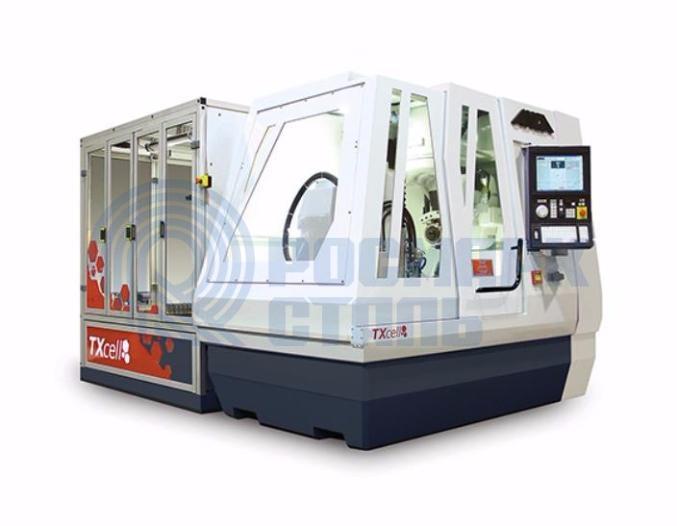

Оборудование для изготовления и переточки инструмента ANCA TXCell

TXCell – ячейка продвинутого производства и переточки. TX7+ с роботом для загрузки шлифовальных кругов и заготовок.


Технические характеристики:

Модель станка ANCA TXCell
Конструкция станка Bi-симметричная портальная
Мощность шпинделя пиковая / постоянная, кВт 37 / 15
Количество пакетов кругов за одну установку 2 (24)
Эффективный диаметр хвостовика инструмента, мм до 32
Макс. обрабатываемая длина (длина канавки), мм 400
Система ЧПУ ANCA 5DX
Процессор / оперативная память Intel i7 / 8 Гб
Дисплей Сенсорный 19"
Механические оси
Перемещение по X-оси, мм 586
Перемещение по Y-оси, мм 408
Перемещение по Z-оси, мм 242
Перемещение по C-оси, ° 264
Перемещение по A-оси, ° 360
Программные оси B, U, V, W (запатентованные)
Точность позиционирования
По линейным осям X,Y, Z, мм 0,0001
По поворотным осям А и C, ° 0,0001
Дискретность программируемого перемещения
По линейным осям X,Y, Z, мм 0,001
По поворотным осям А и C, ° 0,001
Рабочая зона
Макс. диаметр инструмента*, мм 300
Макс. обрабатываемая длина (длина канавки), мм 400
Эффективный диаметр хвостовика инструмента, мм до 32
Макс. вес инструмента, кг 40
Система приводов
Производитель ANCA
Система приводов ANCA 5DX
Тип привода осей X, Y линейный цилиндрический двигатель с оптической линейкой
Тип привода осей Z ШВП, прямой привод
Тип привода осей A, C прямой привод
Технические данные станка
Тип шпинделя BIG-PLUS BT40
Частота вращения, об/мин 10 000 (15 000 опция)
Станина станка Литая, полимербетон ANCACRETE
Вес станка, кг 8200
Габаритные размеры
Ширина, мм 2490
Глубина, мм 1608
Высота, мм 2272
