НАЗНАЧЕНИЕ
● Проведение гидравлических испытаний манифольдов ПВО и линий буровых насосов на прочность, плотность и герметичность после изготовления или ремонта.
ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ
● Манифольды ПВО и манифольды линий буровых насосов типа МПБ, схемы обвязки манифольдов в соответствии с ГОСТ 13862-90.
● Трубы манифольда (напорные, выкидных линий).
● Рукава буровых насосов.
ИСТОЧНИК ДАВЛЕНИЯ
● Пневмоуправляемая насосная станция типа ГАКС-Д-1-70М.
Возможно использование насосных станций типа ГАКС-Д-1-70Р, ГАКС-Д-1-105.
ИСТОЧНИК ПРОБНОЙ СРЕДЫ
● Водопроводная сеть давлением 0,2…0,4 МПа или установка оборотного водоснабжения типа ГАКС-УОВ-3000.
Возможно применение установок оборотного водоснабжения типа ГАКС-УОВ-500, ГАКС-УОВ-1000.
ОПИСАНИЕ И ОСОБЕННОСТИ КОНСТРУКЦИИ

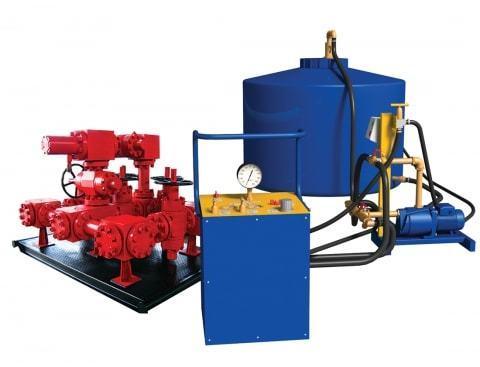

● Комплекс оборудования формируется из пневмоуправляемой насосной станции, установки оборотного водоснабжения, заглушек для испытываемых изделий, трубопроводной обвязки для работы по замкнутому циклу.
● Принцип действия комплекса состоит в том, что в испытываемое изделие, заполненное водой, подается испытательное давление с насосной станции, после чего изделие выдерживают определенное время под давлением. Годность испытываемого изделия и отсутствие утечек определяется по падению давления на контрольных манометрах и при визуальном осмотре изделия.
● Пневмоуправляемая насосная станция ГАКС-Д-1-70М предназначена для создания и автоматического поддержания давления при проведении гидравлических испытаний трубопроводной арматуры.
● Установка оборотного водоснабжения ГАКС-УОВ-3000 обеспечивает замкнутый цикл заполнения водой изделия и удаления воды из изделия в емкость после проведения гидравлических испытаний.
● Комплект заглушек, устанавливаемых на испытываемое изделие во время испытаний, определяется на основании оформленного Заказчиком опросного листа.
● Управление и контроль испытаний осуществляется с пульта управления насосной станции. Испытание изделий производится по технологии, установленной на предприятии Заказчика.
● Основание или подставка под испытываемые трубы или рукава поставляется по специальному заказу после согласования с Заказчиком номенклатуры испытываемых изделий.
● Комплекс оборудования для испытания манифольдов дополнительно может быть укомплектован:
— набором инструмента;
— системой измерительной регистрирующей «СЕЙТРОНИК СИР-ПГ-300», позволяющей выводить протоколы с результатами испытаний на печать и хранить результаты испытаний в электронном виде;
— электронным переносным прибором «СЕЙТРОНИК ПГ10-2» для записи результатов испытаний в память прибора с последующей передачей результатов в персональный компьютер.
● Преимущества использования данного комплекса оборудования:
— высокая надежность, простота управления, контроля, регулирования технологическим процессом испытаний и технического обслуживания в целом;
— оснащение комплекса установкой оборотного водоснабжения обеспечивает замкнутый цикл водообеспечения, то есть не требуются дополнительные переливные емкости, отстойники и слив в канализацию;
— насосная станция обеспечивает плавное бесступенчатое регулирование выходного давления и позволяет поддерживать его уровень с высокой точностью.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметры | Значение |
| Условный диаметр испытываемого изделия, мм | 50, 65, 80 |
| Испытательное давление, МПа (по запросу заказчика) | 21, 35, 70 (105) |
| Установка оборотного водоснабжения ГАКС-УОВ-3000 |
| Количество насосов, шт. | 1 |
| Подача насоса, max, м3/ч / Напор насоса, max, м | 3 /19 |
| Мощность электродвигателя, кВт / Напряжение электродвигателя, В | 0,6 / 380 |
| Объем емкости, л | 3000 |
| Габаритные размеры емкости, мм / Масса емкости, кг | 1600х1600х1670 / 70 |
| Габаритные размеры установки, мм / Масса установки (без емкости), кг | 530х645х755 / 32 |
| Пневмоуправляемая насосная станция ГАКС-Д-1-70М |
| Гидравлическая среда | вода |
| Диапазон выходного давления, МПа | 7,5…70,0 |
| Производительность, л/мин | 1,7 |
| Габаритные размеры, мм / Масса, кг | 463х440х798 / 79 |
