НАЗНАЧЕНИЕ
● Проведение гидравлических испытаний труб на прочность и плотность материала.
ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ
● Труба обсадная ГОСТ 632.
● Труба насосно-компрессорная ГОСТ 633.
Возможна поставка комплекта оборудования для испытаний труб, изготовленных по другим стандартам.
ИСТОЧНИК ДАВЛЕНИЯ
● Пневмоуправляемая насосная станция типа ГАКС-Д-1-105М. Возможно использование насосных станций типа ГАКС-Д-1-105, ГАКС-Д-1-105Р.
ИСТОЧНИК ВОДЫ
● Водопроводная сеть давлением 0,2…0,4 МПа или установка оборотного водоснабжения типа ГАКС-УОВ-3000. Возможно использование установок типа ГАКС-УОВ-500, ГАКС-УОВ-1000.
ОПИСАНИЕ

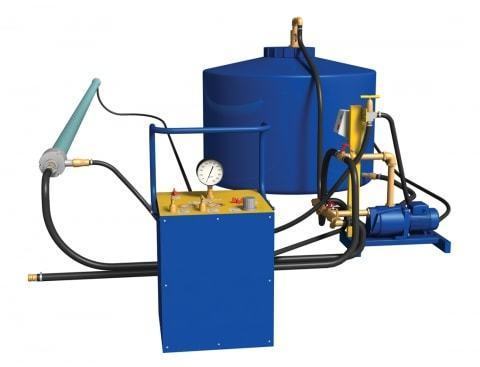

● Комплекс оборудования применяется для испытаний труб пробным давлением после изготовления или ремонта и состоит из пневмоуправляемой насосной станции, установки оборотного водоснабжения, заглушек для испытываемых труб, трубопроводной обвязки для работы по замкнутому циклу.
● Пневмоуправляемая насосная станция ГАКС-Д-1-105М предназначена для создания и автоматического поддержания давления при проведении гидравлических испытаний труб.
● Установка оборотного водоснабжения ГАКС-УОВ-3000 предназначена для обеспечения замкнутого цикла заполнения водой изделия и удаления воды из изделия при проведении гидравлических испытаний труб.
● Комплект заглушек, устанавливаемых на испытываемые трубы во время испытаний определяется на основании оформленного Заказчиком опросного листа.
● Принцип действия комплекса оборудования состоит в том, что в испытываемое изделие, заполненное водой, подается пробное давление с насосной станции, после чего изделие выдерживают определенное время под давлением.
● Годность испытываемой трубы и отсутствие утечек определяется по падению давления на контрольных манометрах и визуальным осмотром изделия.
● Испытание изделий производится по технологии, установленной на предприятии Заказчика.
● Основание или подставка под испытываемые трубы поставляется по специальному заказу после согласования с Заказчиком номенклатуры испытываемых изделий.
● Комплекс оборудования для испытания труб дополнительно может быть укомплектован набором инструмента.
ДОСТОИНСТВА
● Преимущества использования данного комплекса оборудования:
– высокая надежность, простота управления, контроля, регулирования технологическим процессом испытаний и технического обслуживания в целом;
– оснащение комплекса установкой оборотного водоснабжения обеспечивает замкнутый цикл водообеспечения, то есть не требуется дополнительных переливных емкостей, отстойников и слива в канализацию;
– насосная станция обеспечивает плавное бесступенчатое регулирование выходного давления и позволяет поддерживать его уровень с высокой точностью.
Продукция сертифицирована
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметры | Значение |
| Труба обсадная ГОСТ 632 |
| Условный диаметр, мм | 140…245 |
| Испытательное давление, МПа | до 50,0 |
| Труба насосно-компрессорная ГОСТ 633 |
| Условный диаметр, мм | 60; 73; 89 |
| Испытательное давление, МПа | до 105,0 |
| Установка оборотного водоснабжения ГАКС-УОВ-3000 |
| Объем емкости, л / Количество насосов, шт. | 3000 / 1 |
| Подача насоса, max, м3/ч / Напор насоса, max, м | 3 / 19 |
| Мощность электродвигателя, кВт / Напряжение электродвигателя, В | 0,6 / 380 |
| Габаритные размеры емкости, мм / Масса емкости, кг | 1600х1600х1670 / 70 |
| Габаритные размеры установки, мм / Масса установки (без емкости), кг | 530х645х755 / 32 |
| Пневмоуправляемая насосная станция ГАКС-Д-1-105М |
| Гидравлическая среда | вода |
| Диапазон выходного давления, МПа / Производительность, л/мин | 10,0…105,0 / 1,1 |
| Габаритные размеры, мм / Масса, кг | 463х440х798 / 79 |
