НАЗНАЧЕНИЕ
● Гидравлические испытания на прочность и плотность материала корпусных деталей; на герметичность затвора, сальниковой набивки и прокладочных соединений.
● Пневматические испытания на герметичность затвора.
ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ
● Общепромышленная арматура: задвижки, шаровые и пробковые краны, запорные клапаны (вентили), обратные клапаны, дисковые затворы.
ТИПЫ ПРИСОЕДИНЕНИЯ АРМАТУРЫ
● Фланцевое.
● Под приварку.
ИСПЫТАТЕЛЬНЫЕ СРЕДЫ
● Сжатый воздух, Рmax до 0,6 МПа.
● Вода питьевая, Рпр.max до 45,0 МПа.
● Вода с ингибитором коррозии.
ИСТОЧНИКИ ДАВЛЕНИЯ
● Пневмоуправляемые насосные станции: ГАКС-Д-5-50/24Р - стенд ГАКС-И-6-50/800С (600 т); ГАКС-Д-5-50/70Р - стенд ГАКС-И-6-100/1000С. Управление и контроль испытаний осуществляется с пульта управления насосной станции.
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ СТАНДАРТОВ ИСПЫТАНИЙ
● ГОСТ 5762, ГОСТ 5761, ГОСТ 9544, ГОСТ 54808, SO5208, EN12266-1, BS6755 Part2:1987, API598, ASTME1003.

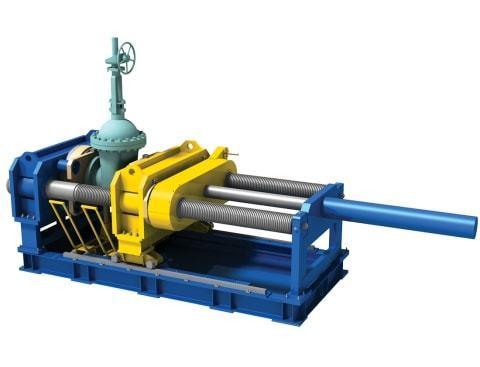

ОПИСАНИЕ И ДОСТОИНСТВА
● Зажим для герметизации испытываемого изделия с помощью гидроцилиндра (среда – масло). Рраб.max до 70,0 МПа – стенд ГАКС-И-6-100/1000С; Рраб.max до 25,0 МПа – стенд ГАКС-И-6-50/800С (600 т).
● Установка испытываемого изделия между заглушками, смонтированными на подвижной и неподвижной траверсах.
● Гидропривод или электропривод перемещения подвижной траверсы для быстрой настройки стенда на строительную длину и подвода заглушек к испытываемому изделию.
● Устройство ускоренного заполнения испытываемого изделия водой. Встроенная емкость с устройством откачки воды в основании стенда для быстрого удаления испытательной среды после окончания испытаний.
● Быстроразъемные соединения позволяют проводить испытания на герметичность затвора с обеих сторон без переустановки арматуры, что сокращает время испытаний и увеличивает производительность.
● Удобство измерений обеспечивается расположением приборов контроля герметичности непосредственно на стенде.
● Выносной пульт для управления перемещением подвижной траверсы.
● Система пропорционального управления давлением зажима (поставляется по спецзаказу).
● Возможность применения самоуплотняющихся заглушек обеспечивает проведение испытаний без осевого сжатия арматуры и достоверность результатов контрольно-измерительных операций.
● Стенды могут комплектоваться системой вакуумирования (удаления воздуха) из испытываемого изделия перед заполнением.
● Комплект сменных быстроустанавливаемых заглушек определяется строго на основании оформленного Заказчиком опросного листа.
Продукция сертифицирована
ТАБЛИЦЫ ПРИМЕНЯЕМОСТИ
ГАКС-И-6-50/800С (600 т)
| DN, мм | РN, МПа |
| 1,6 | 2,5 | 4,0 | 6,3 | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 |
| 50...400 | х | х | х | х | х | х | х | х | х | х |
| 600 | х | х | х | х | х | х | х | х | | |
| 700 | х | х | х | х | х | х | | | | |
| 800 | х | х | х | х | х | | | | | |
| |
| | - герметичность |
| х | - прочность |
ГАКС-И-6-100/1000С
| DN, мм | РN, МПа |
| 1,6 | 2,5 | 4,0 | 6,3 | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 |
| 50...400 | х | х | х | х | х | х | х | х | х | х |
| 600 | х | х | х | х | х | х | х | х | х | |
| 700 | х | х | х | х | х | х | х | | | |
| 800 | х | х | х | х | х | х | | | | |
| |
| | - герметичность |
| х | - прочность |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметры | ГАКС-И-6-50/800С (600 т) | ГАКС-И-6-100/1000С |
| Диапазон использования по DN, мм | 50…800 | 100…1000 |
| Максимальное усилие зажима, т | 600 | 1200 |
| Строительная длина изделий базовой модели стенда, мм | 1780 | 1500 |
| Строительная длина изделий стенда с удлиненными штангами, мм | 2700 | 2500 |
| Расстояние между штангами стенда, мм | 1600 | 2100 |
| Габаритные размеры, мм / Масса без заглушек, кг | 4440х2150х1875 / 8800 | 4125х2900х1610 / 15200 |
