ПОДРОБНОЕ ОПИСАНИЕСостав линии
NO/Name/Picture/PC
A Рама 1комплект

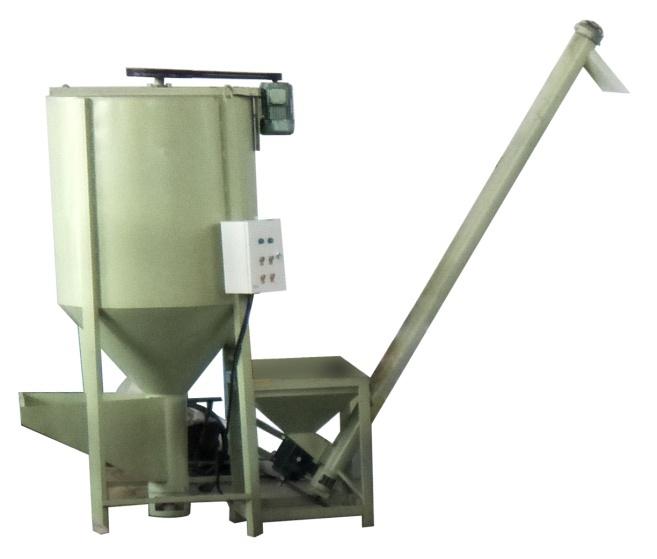

B Питатель 1комплект
C Экструдер 1комплект
D Помпа 1комплект
E Дозатор вспенивающего реагента 1комплект
F Формующая голова 1комплект
G Обдув 2 шт
H Тянущее устройство 1комплект

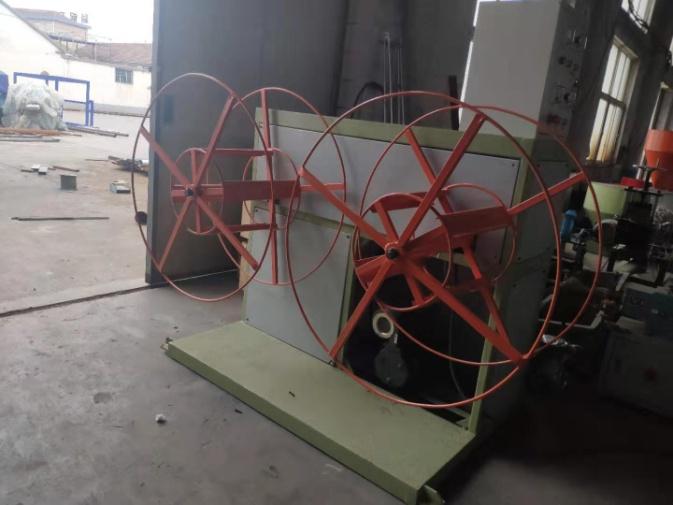

I Намотчик 1комплект
J Шкаф управления 1 комплект
Основные проектные данные
Применяемая смола: LDPE
Производительность экструзии: около 17-22 кг / час
Диапазон диаметра трубы из пенопласта: 20-50 мм
Скорость производственной линии: 10-60 м / мин
Требования общественных работ
Общая мощность: около 40 кВт
Электропитание: 3 фазы 380 В, 50 Гц
Главный двигатель: 15кВт
Охлаждающая вода ： 80 л / ч
Сжатый воздух: 0,2 ～ 0,4 м3 / мин, 0,6 МПа
Общий вес (приблизительно): 4,2 т
Монтажный размер: 16 м × 1,3 м × 1,7 м
Характеристики каждой отдельной части
Стальная конструкция стойки
⑴Материал стойки: углеродистая конструкционная сталь, стандартный стальной профиль.

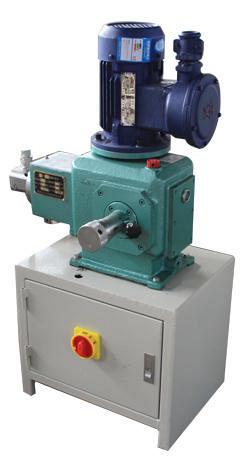

B. Дозирующий насос высокого давления
⑴Насос высокого давления произведен в Китае под известной торговой маркой хорошего качества (объем потока: 20 л / мин, максимальное давление на выходе: 20 МПа).
⑵ Материал сердечника впрыскивающего клапана - нержавеющая сталь.
⑶ Основание насоса сварено профильной сталью.
⑷Стиль насоса: насос для измерения высокого давления
⑸ Регулировка производительности: регулировать маршрут поршня
⑹Ударопрочный манометр: 60 МПа
⑺Power: 0.75kw
⑻Пенящийся агент: жидкий бутан
C.Блок экструдирования
⑴Коробка передач
Модель: 173 твердой поверхности зуба
Материал: моллеалевое железо FCD25
Фургон: FC20
Зубчатое колесо: специальная шлифовка и нагревание зубчатых колес SCM4
Двигатель: AC15KW × 4P с преобразователем
(2) винтовая трубка
Диаметр: ∮140 мм
Материал: обработка азота 38CrMoAlA
Площадь обогрева: 8 шт.
Способ нагрева: литой алюминиевый обогреватель
(3) Винт
Диаметр: ∮75 (L / D-55: 1)
Материал: обработка азота 38CrMoAlA
Степень сжатия: 3: 1
Скорость вращения: 0-48 об / мин

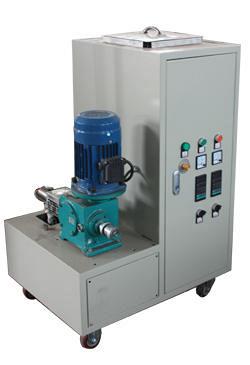

D. Узел впрыска противоусадочного агента
⑴Противоусадочный агент: моностеарат глицерина (GMS)
⑵ Тип дозирующего насоса: насос для измерения высокого давления, одностоечный поршень
⑶Диапазон измерения: 0-3 л / мин
⑷Ударопрочная панель давления: 60 МПа
⑸Объем плавильного котла: 3 л
⑹ Приводной двигатель насоса: 0,55 кВт × 4P
⑺Метод нагрева: ленточный нагреватель
⑻Зона нагрева: 2 зоны
⑼Детектор: 2 точки обнаружения
E. Головка пенопласта
⑴Модель: круглая головка
⑵Die Head: 1 комплект
⑶Материал: углеродистая легированная сталь
⑷Обогрев: 1 шт.
⑸ Метод нагрева: нагреватель
⑹Материал пресс-формы: пресс-форма (размер определяет заказчик)

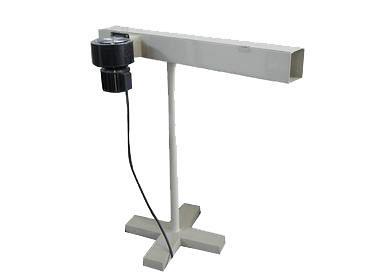

F. Охлаждающая воздушная трубка
Состав: стальная конструкция
Воздуходувка: 0,18 кВт x 2
G. Тяговая единица
Двигатель Haul-0ff (регулируемый): 1,1 кВтТип
трансмиссии: ременная передача.
Регулируемый зазор, применим к продуктам различных спецификаций.
Тягово-приводной тип: мотор-редуктор, скорость вращения регулируется инвертором.

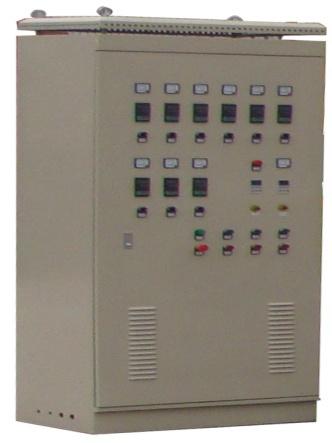

H. Электрическая система управления
(1) Скорость основного двигателя контролируется инвертором мощностью 15 кВт, который является стабильным и точным.
(2) Контактор переменного тока, воздушный выключатель и электрическое оборудование используются отечественными известными брендами.
(3) Регулятор температуры точно показывает температуру каждой зоны и управляет системой отопления.
(4) Электрическая система управления имеет всего 9 зон управления, в экструдере - 8, а на головке - 1 шт.
(5) Шкаф ассистента в основном управляет воздушной трубкой, вытяжкой, режущей и передающей установкой.
