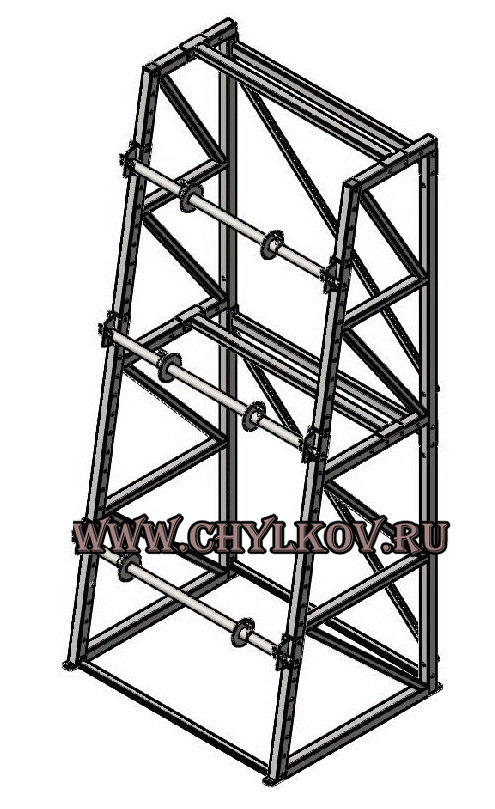

Стеллаж кабельный СКБ 2,8-3.

Стеллаж кабельный СКБ 2,8-3 -предназначен для хранения кабельных барабанов диаметром 800-1400 мм (№№ 8-14).
Суммарная грузоподъёмность на пролёт составляет 3000 кг. Барабаны большего типоразмера и массы размещают на нижнем ярусе стеллажа, заполнение остальных двух ярусов – по остатку высоты стеллажа и запасу грузоподъемности, но не менее 8-го номера барабана. Барабаны располагаются на осях в 2 – 3 яруса (в зависимости от размеров). Два нижних яруса могут быть использованы в качестве отдающей (подающей) стойки (можно проводить отмотку кабеля/троса).
При комплектации складов стеллажами они выстраиваются в ряд путем последовательного соединения пролетов (секций) кабельных стеллажей. Это позволяет создавать ряд кабельных стеллажей любой длины. Каждая последующая секция кабельного стеллажа присоединяется к предыдущей при помощи болтовых соединений и стяжек. Каждая секция кабельного стеллажа в ряду стеллажей присоединяется к полу склада при помощи анкерных болтов. При монтаже на складах ряды кабельных стеллажей ставятся вдоль стен, либо компонуются в два ряда (задняя стенка к задней стенке). Смежные ряды кабельных стеллажей дополнительно связываются стяжками, таким образом, ряды кабельных стеллажей представляют собой разборную конструкцию. На кабельном стеллаже барабаны с кабелем располагаются в несколько ярусов на осях, устанавливаемых в ложементах на стойках кабельных стеллажей. Кабельные стеллажи изготавливаются с возможностью перестановки (регулирования высоты) ложементов. Обычно ряд кабельных стеллажей имеет три яруса, при этом размотка, смотка, перемотка кабеля разрешается только с первых двух ярусов кабельного стеллажа.

Параметр Значение
Диаметр кабельного барабана 800…1400 мм
Максимальная ширина барабана 850 мм
Диаметр оси 48 мм
Количество ярусов 3
Шаг перестановки ложементов 150 мм
Максимальная масса барабана 1000 кг
Габаритные размеры, ДхШхВ 1210х1215х2800
Масса пролёта 240 кг
Кабельные оси с поджимными башмаками d- 48мм Поставляются в комплекте
