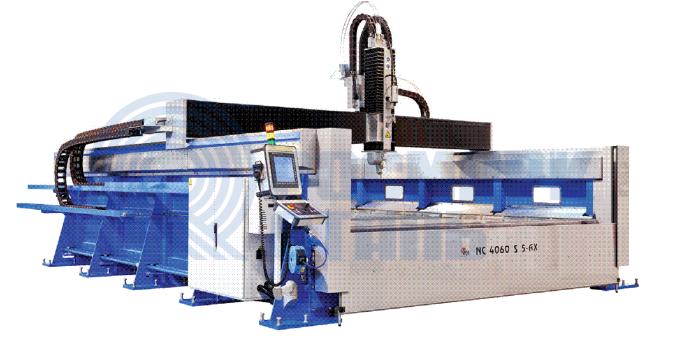

Станки серии 5Х предназначены для обработки пространственных деталей сложной конфигурации. Станки такого класса находят широкое применение в авиационной промышленности, тяжелом энергетическом машиностроения и космической отрасли.
Станки серии 5Х воплощают в себе последние достижения станкостроения в области 5-ти осевой обработки. Станок имеет повышенную динамическую жесткость для обеспечения высокой точности обработки и повторяемости исполнения размеров в течение длительного срока службы. Каждый станок изготавливается в соответствии с технологическими задачами заказчика.
Станки серии 5Х оснащаются специальным программным обеспечением для быстрого и удобного создания управляющих программ для 5-ти осевой гидроабразивной резки.
ОСОБЕННОСТИ
Обработка сложных поверхностей
На станках серии 5Х вы можете осуществлять обработку сложных поверхностей с большой точностью и высоким качеством поверхности. На станках могут быть установлены детали высотой до 1000 мм. Water Jet Sweden при необходимости разрабатывает и изготавливает специальные приспособления для обработки сложных деталей.
Система точного позиционирования
Система точного позиционирования (Renishaw) полностью интегрирована в панель управления станком и включает в себя библиотеку алгоритмов позиционирования. При обработке деталей со специальной геометрией в системе предусмотрено создание пользовательского алгоритма. Расчёты позиционирования выгоняются автоматически в системе ЧПУ Fanuc в векторной форме для обеспечения определения положения вершины инструмента с высокой точностью.
Системы обеспечения безопасности
Поскольку при обработке на 5-ти осевом станке гидроабразивная струя может быть направлена как вертикально, так и горизонтально, конструкция станка включает в себя изоляцию рабочего пространства станка от оператора. Станина станка имеет высокие борта со смотровыми окнами, а также автоматический поднимающийся/опускающийся защитный экран в передней части станка.
СТАНКИ КОМПЛЕКТУЮТСЯ
•Мобильным пультом оператора станка
•Бункером для абразива с башней-контейнером для абразива
•Встроенной системой слежения за уровнем абразива и датчиком влажности абразива
•Системой удалённого управления водоструйным насосом высокого давления с панели оператора
•Системой эвакуации и пакетирования отходов резки
•Системой очистки отработанной воды
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•Система лазерного позиционирования «нуля» заготовки
•Система прецизионного позиционирования в системе координат данной детали
•Чернильный маркер
•Система автоматической загрузки абразива
•Функции автоматического самоуправления
•Электронный дозатор абразива, управление подачей абразива с пульта управления оператора
•Функция управления давлением насоса высокого давления с пульта управления оператора
•Функция отображения давления водоструйного насосаСистемы подготовки и умягчения воды
•Система быстрого управления уровнем воды
•Крепежные приспособления
Основные технические характеристики
Конструкция | Станок портального типа |
Станина | Повышенной прочности с ребрами жесткости |
Стол-резервуар | Нержавеющая сталь |
Защита | Высоко-износостойкие кожухи из нержавеющей стали |
Система приводов | Линейные двигатели / Высокоточные шарико-винтовые пары |
Система ЧПУ | FANUC 31i-5 |
Система управления | PanelOne® |
3-х мерная резка | Система WJS 5AX |
Реализуемые процессы | Резка чистой водой, гидроабразивная резка, сверхтонкая гидроабразивная резка |
Точность позиционирования: | ±0,05 мм/м |
Точность репозиционирования: | ±0,025 мм |
Перемещение по оси А: | ±91 |
Перемещение по оси С: | ±220 |
Точность позиционирования осей А и С: | <1' |
Точность репозиционирования осей А и С: | <6" |
Размеры рабочего стола
МОДЕЛЬ | NC5 25 | NC5 30 | NC5 35 | NC5 40 |
Ширина | 2,5 м | 3,0 м | 3,5 м | 4,0 м |
Длина | >= 2 м | >= 2 м | >= 2 м | >= 2 м |
Макс. Перемещение по оси Z | 750/1000 мм | 750/1000 мм | 750/1000 мм | 750/1000 мм |
Цена: от 650 тыс. евро руб.
