УСТРОЙСТВО СБОРА ДАННЫХ USD-A8-1

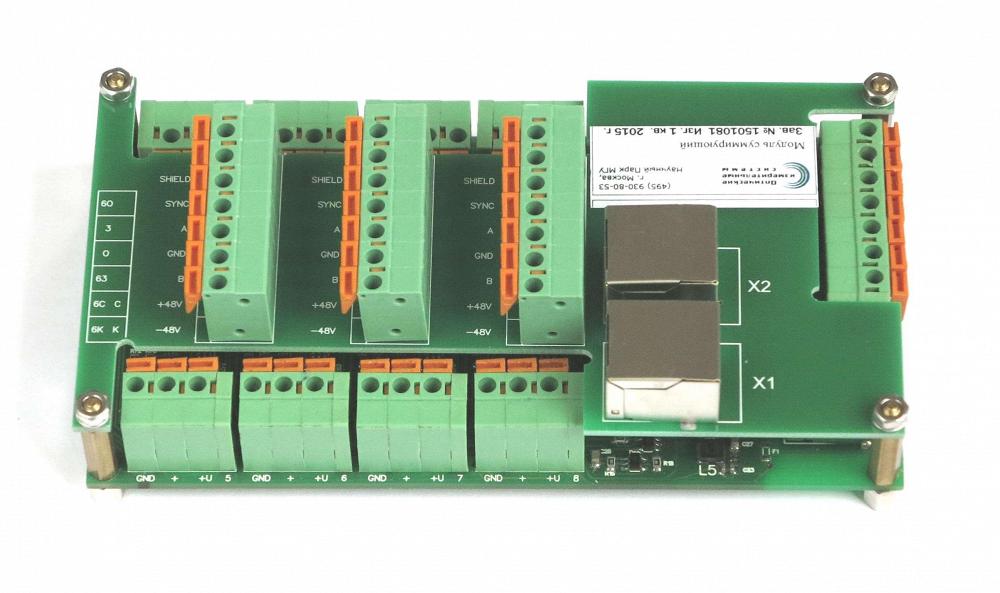

Устройство сбора данных USD-A8-1 предназначено для преобразование сигнала от восьми тензометрических полумостов в цифровой стандарт RS-485 в системах длительного непрерывного или периодического мониторинга
Отличительные особенности
· Двойная гальваническая развязка – по аналоговой и цифровой части
· Совместная работа с инклинометрами ИН120, деформометрами ДК200
· Встроенная охранная сигнализация
Подключение
Установка и подключение тензорезисторов осуществляется в соответствии с техническими требованиями производителя.
Следует скручивать в один жгут или обжимать оголённые провода перед тем, как вставлять их в отдельный пружинный контакт.
Если производитель тензорезисторов не рекомендует иначе, следует обеспечивать шаг скрутки проводов кабеля, идущего к тензорезисторам, не более 30 мм.
При использовании экранированного кабеля, экран следует подключать к контакту, соединённому с крайним выводом рабочего тензорезистора.
При заземлении аналоговой измерительной части, землю следует подключать также к любому контакту, соединённому с крайним выводом рабочего тензорезистора.
Схема подключения к интерфейсу RS485 должна соответствовать стандарту (Recommended Standard 485 или EIA/TIA-485). Рекомендуется использовать специальный кабель для интерфейса RS485 или экранированную витую пару. Питание рекомендуется подавать по витой паре.
Устройство сбора данных обычно размещается в непосредственной близости (не более 10 м) от датчиков, чувствительным элементом в которых являются тензорезисторы.
В настоящее время производится достаточно широкая номенклатура датчиков с тензомостами, которые могут быть подключены к USD-A8-1:
1. Датчики деформаций
2. Датчики раскрытия трещин
3. Датчики давления
4. Датчики порового давления грунта
5. Датчики силы
6. Поводковые датчики перемещения на расстояния до 1 м
