Водонапорная башня Рожновского ВБР-50

Водонапорная башня Рожновского ВБР-50

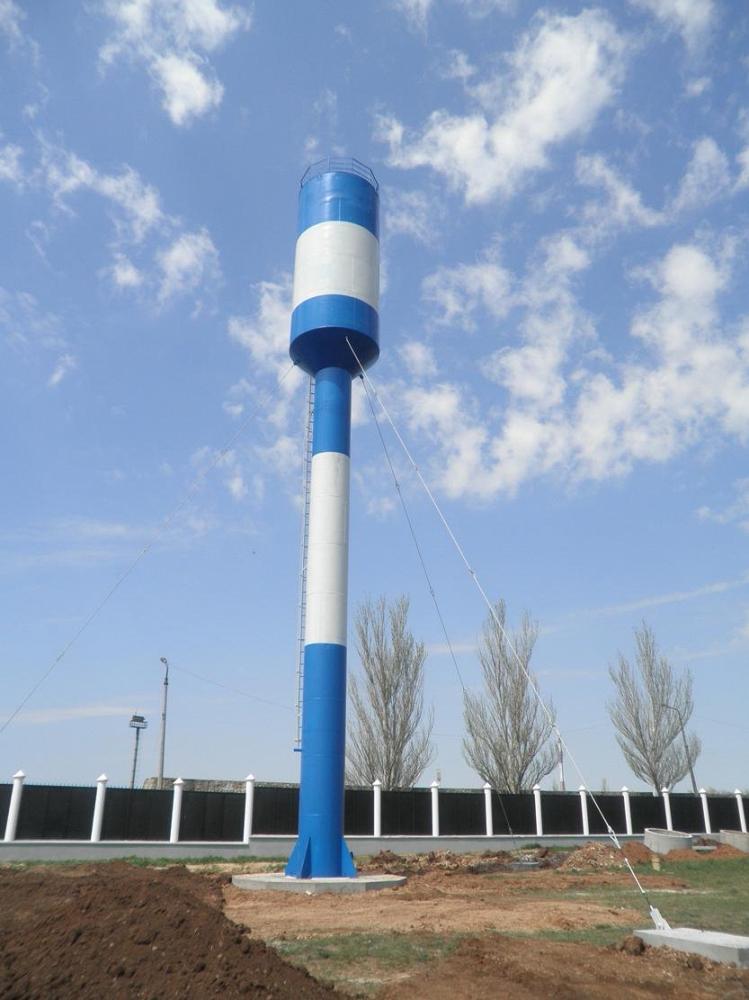

Водонапорные башни Рожновского ВБР-50 кубов представляют собой металлическую конструкцию, состоящую из водонапорного бака объемом 50 кубических метров и цилиндрической водозаполняющейся опоры высотой 15 метров и 18 м (марка ВБР-50у-15, ВБР-50у-18).
Строительство водонапорной башни ВБР-50 обеспечивает бесперебойное водоснабжение ферм и комплексов в системах сельского водоснабжения. Монтаж башни Рожновского производится строительным подразделением. Как правило, с целью уменьшения строительной стоимости монтажа водопроводных систем, установка водонапорных башен производится на возвышенности. Однако, в таком случае место установки башни Рожновского должно определяться гидравлическими и техно-экономическими расчетами подачи и распределения воды в водопроводной системе.
Монтаж водонапорной башни производится как на существующий фундамент (в случае демонтажа старой башни водопроводной), или когда упала башня старая, так и на вновь изготавливаемый фундамент (новое строительство, капитальный ремонт). Монтаж новой водонапорной башни, стоит в зависимости от цены металлической конструкции, из которого изготовлена башня и стоимости монтажа башенной конструкции.

Водонапорные башни Рожновского ВБР-50
Постройка водонапорной башни Рожновского 50 кубических метров производится монтажниками, на монолитный железобетонный фундамент. При бетонирование фундамента, изготавливаются закладные детали, устанавливаемые в бетон. Посредством закладных деталей производится присоединение ствола к фундаменту при установке конструкции в проектное положение. Место строительства водонапорной башни объемом 50 кубов в значительной мере определяется рельефом местности. Как правило, монтаж водонапорных башен выполняют на возвышенных отметках с целью уменьшения стоимости строительства системы водоснабжения. Однако в общем случае место установки водонапорной башни должно определяться гидравлическими и технико-экономическими расчетами систем подачи и распределения воды. Если вблизи города имеются достаточно высокие отметки земли, вместо водонапорной башни Рожновского 50 м3 может быть установлен наземный или подземный резервуар для воды, что гораздо дешевле по цене.

Водонапорные башни представляют собой сварную листовую конструкцию, состоящую из цилиндрической обечайки с коническими крышей и днищем, цилиндрической водозаполняющейся опорой. Монтаж наружной лестницы с ограждением выполняется после сборки монтажных элементов в единую конструкцию. Монтаж трубопроводов производится через смотровой люк в крыше. На внутренней стенке бака привариваются скобы — ледоудержатели и внутренняя лестница.
Установка оборудования водонапорной башни производится монтажниками, и состоит из напорно-разводящего трубопровода для подачи воды, переливной и спускной труб. От насосной станции по трубопроводу вода подается в нижнюю часть опоры. Этот же трубопровод служит для отвода воды потребителям. Установка переливной трубы на наивысшем уровне воды в баке выполняется при производстве монтажных работ строителями.
Стальные водонапорные башни системы Рожновского при промывках и ремонте опорожняются через грязьевую трубу. Рядом устанавливается колодец обслуживания, служащий для монтажа водопроводной арматуры.
ВБР-50 (50 кубических метров объем бака водонапорного), стоимость монтажа которых определяется исполнением конструкции ВБР, монтируются на железобетонный фундамент башни Рожновского.
Монтаж водонапорной башни Рожновского
1. Монтаж водонапорной башни должен выполняться строительно-монтажной организацией, имеющей лицензию на право выполнения монтажных работ.
Представитель строительно-монтажной организации может приступать к производству работ только при наличии проект производства работ (ППР).
2. Сборка укрупненных элементов в единую конструкцию и выполнение сварочных работ осуществляется на земле в горизонтальном положении. Далее, согласно ППР, определяются места и способы строповки башни. Производство монтажных работ и установка водонапорной БР на бетонный фундамент осуществляется стреловыми грузоподъемными механизмами (кранами) и монтажниками .
После строительство водонапорной башни проводится проверка вертикальности постановки ее при помощи геодезических приборов. Качество монтажных работ проверяется по допустимым величинам отклонений от вертикали, установленным правилами приемки и сдачи работ в соответствии с СНиП 3.03.01.-87 «Несущие и ограждающие конструкции». По окончании проверки правильности установки и выверки водонапорной башни, днище опоры приварить закладным деталям фундамента.
3. После завершения строительно-монтажных работ провести гидравлическое испытание сварных швов согласна раздела СНиПа 3.03.01-87 «Испытание резервуарных конструкций и приема работ».
4. В случае если проектом строительство предусмотрена наружная силовая изоляция, то работы по её устройству выполняются монтажной организацией на месте после проведения испытания конструкции и оформления (подписании) акта гидравлического испытания.

Технология подъема башни

Если масса водонапорной башни меньше грузоподъемности имеющегося крана, а высота подъема крюка от поверхности земли достаточна, то водонапорную вышку устанавливают одним краном. Если одно из указанных условий не может быть выполнено, башню устанавливают краном и тракторами, причем расчетное усилие на крюке крана не должно быть не более его грузоподъемности, а высота подъема крюка должна обеспечивать поворот на угол не менее 30-45°. Если установить водонапорную вышку этими способами невозможно, ее поднимают с помощью падающей стрелы и тракторов. Самым рациональным и экономичным является способ установки водонапорной башни краном, требующий минимального объема подготовительных работ, такелажа и механизмов.

Техника безопасности при проведении монтажных работ

По границам монтажной зоны должны быть вывешены предупредительные плакаты.
Нахождение посторонних лиц в зоне монтажа водонапорной вышки запрещается.
Перед началом монтажных работ произвести подробный инструктаж, обращая внимание на особенности каждого этапа работы.
До начала монтажа башни вся такелажная оснастка должна быть испытана.
Пробный подъём башни с последующей проверкой всей такелажной оснастки производить обязательно.
Работать без предохранительных поясов и каски воспрещается.
Не допускать падения с высоты инструментов, болтов и прочего, для чего использовать сумки и устанавливать считки ловителя.
Подъём бака при скорости ветра более 3 баллов производить воспрещается.
Стоимость установки водонапорной башни определяется весом монтируемой конструкции, объемом строительных работ, стоимостью грузоподъемного крана для сборки элементов и расходов на автокран для подъема всей конструкции. Цену монтажа башни Рожновского можно узнать у наших специалистов по контактному телефону.

Указания по эксплуатации башни

Периодичность капитального ремонта башни Рожновского рекомендуется 10 лет. Башенные конструкции, состояние антикоррозийных покрытий трубопровода, аппаратура водонапорной башни в процессе эксплуатации должны находиться под систематическим наблюдением инженерно-технических работников. Общий осмотр должен производиться: очередной – раз в год; внеочередной – после стихийных следствий. Результаты должны оформляться актами в которых отмечается обнаруженные дефекты, а также необходимые меры для их устранения. Особое внимание для, при осмотре конструкций ствола и бака должно быть обращено на основные несущие конструкции в том числе:

Сохранность вертикальности башни проверяется геодезическими методами.
Отсутствие признаков ржавчины, а также их опор на верху цоколя и ствола.
Отсутствие течи башни.
Сохранность натяжения растяжек.
Отсутствие появления трещин в бетоне фундамента.
Отсутствии признаков коррозии бака, трубопровода и арматуры трубопровода.
