Плотномеры грунтов динамические ПДУ-МГ4 Удар и ПДУ-МГ4.01 Удар

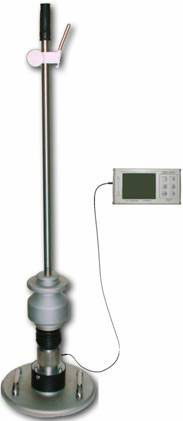

Плотномеры грунтов динамические ПДУ-МГ4 Удар и ПДУ-МГ4.01 Удар Утвержден тип средства измерения Внесен в Госреестр РФ под №45397-10 Внесен в Госреестр Казахстана Плотномеры ПДУ-МГ4 Удар и ПДУ-МГ4.01 Удар предназначены для определения динамического модуля упругости грунтов и оснований дорог по методу штампа, имитирующему проезд автомобиля по дорожному покрытию. Плотномеры состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока. Плотномер ПДУ-МГ4 Удар имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего гру-за 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях. Плотномер ПДУ-МГ4.01 Удар имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм. Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером. Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются. Плотномеры снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний. Наименование характеристик ПДУ-МГ4 Удар ПДУ-МГ4.01 Удар Диапазон измерения модуля упругости, МН/м2 5…370 5…300 Основная погрешность измерения модуля упругости, %, не более 5 Диапазон измерения силы, кН 0…20 0…4 Основная погрешность измерения силы, Н, не более ±(0,01F+20), где F - измеренная сила Диапазон измерения перемещения, мм 0…9 Основная погрешность измерения перемещения, мкм, не более ±(0,03L+10), где L - измеренное перемещение Высота падения груза, мм 850 Напряжение питания (2 элемента AALR), В 3 Габаритные размеры, (высота), м 1,3 Диаметр нагрузочной плиты, мм 300 200 Масса, кг 27 16
