Эталон со сдвоенной проволокой в соответствии с DIN-EN462-5
|
Поделитесь страницей в Социальных сетях
|
|

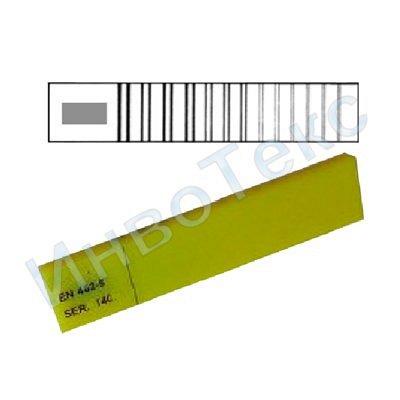

 Эталон со сдвоенной проволокой в соответствии с DIN-EN462-5 Эталон со сдвоенной проволокой (по стандарту DIN-EN462-5) предназначен для определения резкости изображения радиографических снимков. Эталон состоит из 13 пар проволоки (элементов) различного диаметра, закрепленных в прочном прозрачном пластике. Элементы пронумерованы от 1D (наиболее толстая проволока) до 13D. Элементы 1D - 3D выполнены из вольфрама, остальные - из платины. В каждой паре расстояние между проволоками равно диаметру проволоки. Рентгеновский снимок эталона исследуется с помощью лупы с макс. 4 х увеличением. Значение, равное 2 диаметрам проволоки того элемента, который еще различим как двойной, принимается за U-значение нерезкости изображения. Номер этого элемента является числом нерезкости. Номер элемента U-значение нерезкости изображения ? и расстояние между проволоками 13D 0,10 0,050 мм 12D 0,13 0,063 мм 11D 0,16 0,080 мм 10D 0,20 0,100 мм 9D 0,26 0,130 мм 8D 0,32 0,160 мм 7D 0,40 0,200 мм 6D 0,50 0,250 мм 5D 0,64 0,320 мм 4D 0,80 0,400 мм 3D 1,00 0,500 мм 2D 1,26 0,630 мм 1D 1,60 0,800 мм Производитель: Helling GmbH, Германия Арт.№ 220.049.400
