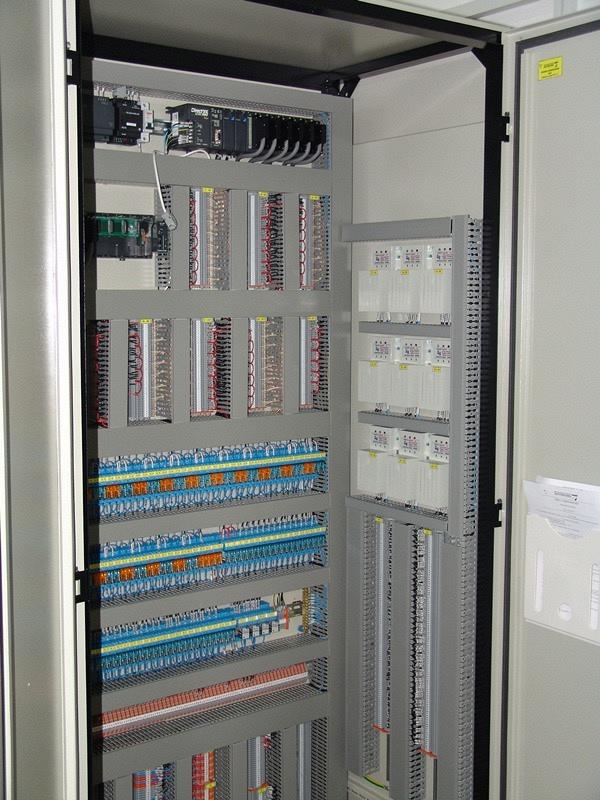

Щиты управления задвижками с электроприводом серии ЩУЗ-00
"Для шкафа ШУЗ-12. H=2100mm L=600mm B=450mm Для шкафов с меньшим кол. задвижек размеры уменьшаются. Щиты управления ЩУЗ-00 изготовляются на любое количество электрозадвижек от двух до двенадцати (ЩУЗ-02...ЩУЗ-12).Схемой предусмотрены два режима управления: ручной режим(кнопками со шкафа управления) и дистанционный по каналам телемеханики с диспетчерского пункта.Схема обеспечивает защиту от перегрузок и от исчезновения одной из фаз (или перекоса фаз) питающего напряжения. Предусмотрена возможность блокировки электрозадвижек по уровню продукта в резервуарах.Положение задвижек и состояние технологических параметров сигнализируется на мнемосхеме шкафа управления ШУЗ-00.На диспетчерский пункт передается информация о режиме управления электрозадвижками(ручной или дистанционный), положение задвижки (открыта, закрыта), состояние электропривода( открывается, закрывается), о заклинивании задвижки в процессе работы электропривода.Схема управления разработана инж. Кравцовым В.Н. (ОАО "Черномор-транснефть") с учетом длительного опыта эксплуатации электрозадвижек на нефтебазе "Грунтовая" в г. Новороссийске.Щит управления ЩУЗ-00 работает в комплекте со щитом ячеек пускателей ЩЯП-00, в котором размещена силовая аппаратура системы управления задвижками(автоматические выключатели, пускатели, реле контроля фаз).По желанию "Заказчика" при количестве задвижек менее шести в шкафу управления может быть размещена и силовая аппаратура управления. В этом случае отпадает необходимость установки щита ячеек пускателей ЩЯП-00."
